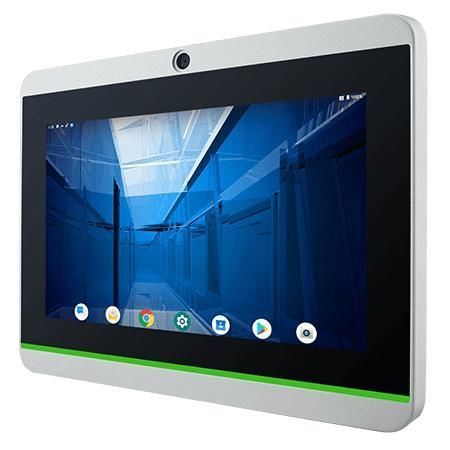

Panel-PC / Multitouchscreen W07IQ3S-PCO1AC-POE

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Übersicht
Winmate W07IQ3S-PCO1AC-POE ist ein 7-Zoll HMI Panel-PC der S-Serie mit Qualcomm® Snapdragon™ 660 (Octa‑Core 2.2 GHz). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs, richtet er sich an industrielle Anwendungen, OEMs und Systemintegratoren, die lange Verfügbarkeit, lüfterlosen Betrieb und vereinfachte Verkabelung per PoE benötigen.

Hauptmerkmale

• 7" 1024 x 600 Display mit Projected Capacitive Multi‑Touch (P‑CAP)
• Lüfterloses Thermodesign und sehr geringer Stromverbrauch
• Unterstützung für Power over Ethernet (PoE, IEEE 802.3at PD, 25 W)
• Optionale 2 MP Frontkamera
• Optionaler HF‑RFID‑Leser (13.56 MHz)
• Frontseite IP65 (Schutz gegen Staub und Spritzwasser)
• Eingebaute RGB‑LED Status‑Lichtleiste (programmierbar)

Produktmerkmale & Einsatzbereiche
Die S‑Series ist ca. 35 % dünner als herkömmliche Panel‑PCs und bietet eine flache P‑Cap Glasoberfläche, die leicht zu reinigen ist, sowie 4‑Punkt‑Multitouch. PoE ermöglicht Daten und Strom über ein Kabel und vereinfacht Installation sowie zentrale Energieverwaltung. Die programmierbare RGB‑Lichtleiste liefert Fernstatusanzeigen. Typische Einsatzbereiche: Zutrittskontrolle, Industrie‑Automatisierung HMI, Konferenzraumterminals, Informationskioske und Gebäudeautomation, wenn vereinfachte Verkabelung, Front‑IP65‑Schutz und lüfterloser Betrieb gefordert sind.

Zertifizierungen

• CE
• FCC

Frontschutz
Frontseite mit IP65‑Schutz gegen Staub und Spritzwasser; geeignet für Umgebungen, die Reinigung und Spritzwasserschutz an der Vorderseite erfordern.

Zusätzliche Hinweise
Optionale Module: WLAN und Bluetooth, HF‑RFID‑Leser, Micro‑HDMI Videoausgang und 2 MP Kamera. Montageoptionen: Panel‑Mount und VESA. Metallgehäuse mit lüfterlosem Thermodesign für leisen und zuverlässigen Betrieb.

Technische Spezifikationen

• Display — Größe: 7.0 inches
• Display — Touch / Glas: Projected Capacitive Multi Touch Screen
• Display — Auflösung: 1024 x 600
• Display — Helligkeit: 1000 nits
• Display — Kontrastverhältnis: 700:1
• Display — Betrachtungswinkel: 75, 75, 75, 70
• Display — Aktive Fläche: 153.6 x 90 mm
• Prozessor: Qualcomm® Snapdragon™ 660 (Octa‑Core 2.2 GHz)
• Speicher: 3 GB LPDDR4
• Speicher (Storage): eMMC onboard 32 GB
• Betriebssystem: Android 9.0
• WLAN: Unterstützung (optional)
• Bluetooth: Unterstützung (optional)
• RFID: HF RFID Reader 13.56 MHz (optional)
• Lichtleiste: Eingebaute RGB‑LED‑Statusleiste beidseitig
• Mechanik — Abmessungen: 189.4 x 145.4 x 36.1 mm
• Mechanik — Ausschnitt: 175.5 x 131.5 mm
• Mechanik — Gewicht: 1.0 kg
• Montage: Panel‑Mount; VESA‑Mount
• Gehäuse: Metall (Aluminium)
• Kühlsystem: Fanless Design
• Umgebung — Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Umgebung — Betriebstemperatur: 0°C bis 50°C
• Umgebung — Lagerungstemperatur: -20°C bis 60°C
• Schock: MIL‑STD‑810G Method 516.6 Procedure I
• Vibration: MIL‑STD‑810G Method 514.6 Procedure I
• IP‑Bewertung: Front IP65
• Zertifikate: CE, FCC
• IO Ports — USB: 2 x USB 2.0 (Type A), 1 x USB 3.0 (Type‑C)
• IO Ports — Seriell: 1 x RS232/422/485 (Default RS232)
• IO Ports — LAN: 1 x LAN (PoE, unterstützt IEEE 802.3at PD)
• IO Ports — Video: 1 x Micro HDMI (optional)
• IO Ports — Audio: 1 x Lautsprecher
• IO Ports — SD‑Kartensteckplatz: 1 x Micro SD card slot
• Zubehör: 100~240V AC‑DC Adapter; Netzkabel; Terminal Block to 2.5Ø Female Adapter Kabel; Open Wire Kabel mit Terminal‑Block‑Anschluss; VESA‑Schrauben
• Stromversorgung — Nennleistung: 12V DC via Terminal Block
• Stromversorgung — Adapter: 12V 50W
• Stromversorgung — PoE: IEEE 802.3at (25 W)
• Kamera: Frontkamera 2 MP (optional)
