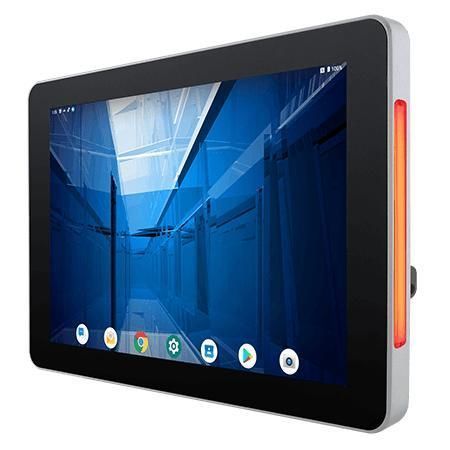

Panel-PC / Multitouchscreen W10IQ3S-PCH2AC-POE

mit Touchscreenmit kapazitivem PCAP-Touchscreen10,1"

Überblick
Der Winmate W10IQ3S-PCH2AC-POE ist ein 10,1" S-Series HMI-Panel-PC mit Qualcomm® Snapdragon™ 660, ausgelegt für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er verfügt über ein lüfterloses Design, sehr geringen Stromverbrauch, PoE-Unterstützung, integrierte RGB-LED-Lichtleistenanzeige, Front IP65 sowie optionale Peripherie (2MP Frontkamera, HF-RFID).

Hauptmerkmale

• 10,1" 1280 x 800 Display mit Projected Capacitive Multi-Touch (P-CAP), 4-Punkt
• Lüfterloses Kühlsystem und geringer Energieverbrauch
• PoE-Unterstützung (IEEE 802.3at PD, 25 W)
• Optionale 2 MP Frontkamera
• Optionaler HF-RFID-Leser (13,56 MHz)
• Integrierte RGB-LED-Lichtleistenanzeige (beidseitig)
• Frontseite IP65 gegen Wasser und Staub
• Panel- und VESA-Montage

PoE und Stromversorgung
PoE ermöglicht Daten- und Stromversorgung über ein Kabel, vereinfacht Montage und zentrale Stromverwaltung für Zutrittskontrolle, Raumbuchung und verteilte HMI-Punkte. Standardstromversorgung 12 V DC über Klemmen; optional 9–36 V und 12 V/50 W Netzteil.

Design & Betrieb
Dünnes S-Series-Design mit planem Frontglas für einfache Reinigung und Integration. Die RGB-Lichtleiste ist programmierbar (rot, grün, blau, orange). HF RFID/NFC bietet eingeschränkte Zutrittskontrollfunktionen. Metallgehäuse, lüfterlos für erhöhte Zuverlässigkeit im Industrieeinsatz.

Zertifizierungen
CE, FCC

Spezifikationen

• Modell: W10IQ3S-PCH2AC-POE
• Hersteller: Winmate
• Display: 10,1", 1280 x 800, 350 nits (1000 nits optional), Kontrast 800:1
• Touch: P-CAP Multi-Touch (4-Punkt)
• CPU: Qualcomm® Snapdragon™ 660 (Octa-Core 2.2 GHz)
• RAM: 3 GB LPDDR4
• Speicher: 32 GB eMMC onboard
• OS: Android 9.0
• Abmessungen: 264.57 x 173.29 x 35.7 mm; Ausschnitt: 250 x 159 mm; Gewicht: 1.2 kg
• I/O: 2× USB2.0 (Type A), 1× USB3.0 (Type-C), 1× RS232/422/485, 1× LAN PoE at/af, 1× Micro HDMI (optional), 1× Lautsprecher, 1× Micro SD
• Umgebung: 0°C bis 50°C, 10%–90% RH (non-condensing)
• Stoß/Vibration: MIL-STD-810G
• Front IP: IP65
• Zubehör: 100–240V AC→DC Adapter, Netzkabel, Anschlusskabel, VESA-Schrauben
