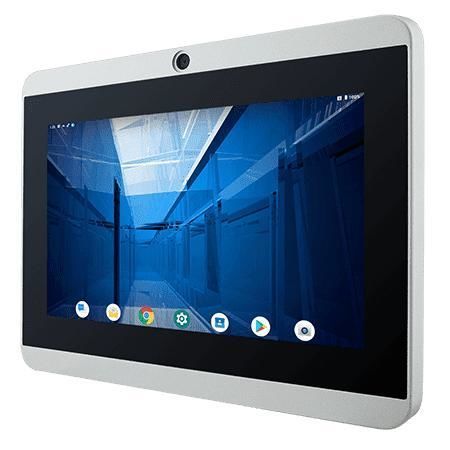

Panel-PC / Multitouchscreen W07IM3S-PCO1-POE

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Übersicht
Winmate W07IM3S-PCO1-POE ist ein 7-Zoll HMI-Panel-PC mit ARM A53 Prozessor, ausgelegt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er bietet eine true-flat Glasfront, lüfterlose Kühlung, niedrigen Energieverbrauch und PoE-Fähigkeit. Optional: 2 MP Frontkamera und HF RFID-Leser (13,56 MHz).

Hauptmerkmale

• 7" 1024 x 600 P-CAP Multi-Touch Display
• Lüfterloses Design und sehr geringer Stromverbrauch
• PoE-Unterstützung (IEEE 802.3at PD, 25 W)
• Frontseitiger Schutz IP65
• Optionale 2MP Frontkamera und HF RFID-Leser
• Android (Standard) oder optional Linux
• Panel- und VESA-Montage, Metallgehäuse

Display

• Größe: 7.0 inches
• Touch / Glas: Projected Capacitive Multi-Touch (4-Punkt)
• Auflösung: 1024 x 600
• Helligkeit: 1000 nits
• Kontrastverhältnis: 700:1
• Aktive Fläche: 153.6 x 90 mm; Blickwinkel: 75,75,75,70

System-Spezifikation

• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Speicher: 4 GB LPDDR4
• Speicher: 32 GB eMMC onboard
• OS: Android 11 (Standard, upgradebar auf Android 13); optional Linux Yocto oder Ubuntu Server
• WLAN / Bluetooth: optional

Mechanik

• Abmessungen: 189.4 x 145.4 x 40 mm; Ausschnitt: 175.5 x 131.5 mm
• Gewicht: 1.0 kg
• Montage: Panel mount und VESA mount
• Gehäuse: Metall

Umgebung

• Betriebsfeuchte: 10% bis 90% RH (ohne Kondensation)
• Betriebstemperatur: 0°C bis 50°C; Lagerung: -20°C bis 60°C
• Stoß / Vibration: MIL-STD-810H
• Front IP-Schutz: IP65

Zertifizierung

• CE
• FCC

IO-Ports

• USB: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Seriell: 1 x RS232/422/485 (Default RS232)
• LAN: 1 x 10/100/1000 Mbps
• Video: 1 x Micro HDMI (optional)
• Audio: 1 x Speaker; SD: 1 x Micro SD (max 32 GB)

Stromversorgung

• Spannung: 12 V DC via Terminal Block
• Adapter: 12 V 50 W (Zubehör)
• PoE (PD): IEEE 802.3at (25 W)

Kamera

• Frontkamera: 2 MP (optional)

Zubehör

• 100 ~ 240 V AC-DC Adapter; Netzkabel
• Terminal Block zu 2.5Ø Female Adapterkabel; Open-Wire Kabel mit Terminal Block
• VESA-Schrauben

Technische Spezifikationen

• Modell: W07IM3S-PCO1-POE
• Marke: Winmate
• Display: 7.0" / 1024 x 600 / P-CAP
• Helligkeit / Kontrast: 1000 nits / 700:1
• CPU / RAM / Speicher: ARM A53 Quad Core 2.0 GHz / 4 GB LPDDR4 / 32 GB eMMC
• Montage & Gehäuse: Panel & VESA; Metallgehäuse; fanless
• Betriebsbedingungen & Zertifizierungen: 0°C–50°C; Front IP65; MIL-STD-810H; CE, FCC
• I/O & Strom: USB x3, RS232/422/485, LAN 1GbE, Micro HDMI (opt), 12 V DC und PoE PD (25 W)
