CNC-Fräsmaschine / 3-Achs X.mill 600

vertikalSK4024 Werkzeuge

Kurzbeschreibung

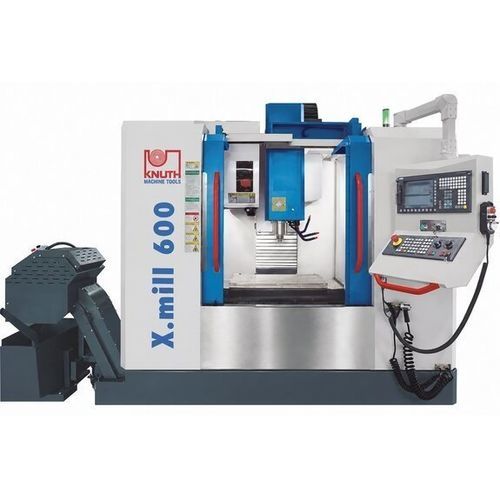

Das X.mill 600 ist ein Vertikalbearbeitungszentrum für industrielle Fertigungsumgebungen. Es verfügt über eine C‑Bauweise, eine SK40‑Spindel und Verfahrwege, die für mittelgroße Werkstücke geeignet sind. Umfangreiche Optionen ermöglichen den Einsatz im Mehrschichtbetrieb.

Highlights

• 24‑fach Werkzeugwechsler vertikal mit Doppelarmgreifer für schnelle Werkzeugwechsel
• Siemens 828D CNC Steuerung (SINUMERIK Operate)
• Hochwertige Komponenten: vollgekapselte Linearführungen und präzise Kugelumlaufspindeln
• Ausgelegt für kontinuierlichen Mehrschichtbetrieb und wartungsfreundlich

Maschinenkonstruktion

• C‑Bauweise optimiert für Steifigkeit und Zugänglichkeit in der Werkstatt
• Achsen auf vollgekapselten Linearführungen und Präzisionsspindeln für Positioniergenauigkeit und geringe Haftreibung
• Arbeitstisch 800 x 500 mm, Tragfähigkeit 400 kg; X‑Verfahrweg 600 mm (Varianten bis 1100 mm möglich)
• Übersichtlicher Arbeitsraum und optimierter Bedienzugang zur Verkürzung von Rüstzeiten

Hauptspindel und Antriebe

• Mehrfach gelagerte Spindel zur Aufnahme der Bearbeitungskräfte
• Riemengetriebene Spindeleinheit mit Drehzahlen bis 10.000 U/min
• Spindelaufnahme SK40 für breite Werkzeugkompatibilität

Automatischer Werkzeugwechsler

• 24‑fach Magazin erhöht Produktivität und Flexibilität
• Vertikaler Aufbau mit Doppelarmgreifer für schnelle Wechsel und kompakte Lagerung
• Robuste Ausführung erlaubt hohe Werkzeuggewichte

Ausstattung

• Elektronisches Handrad zur erleichterten Einrichtung
• Elektronik im geschlossenen Schaltschrank mit Wärmetauscher für Temperaturmanagement
• Voll gekapselter Arbeitsraum, optional mit Absaugung
• Handsprühpistolen für Kühlmittel und Druckluft zur Reinigung
• Automatische Zentralschmierung für zuverlässige Schmierstoffversorgung aller Schmierstellen

Steuerung
Siemens 828D CNC mit Siemens‑Antrieben: benutzerfreundliche Oberfläche und Funktionen für anspruchsvolle Fräsaufgaben

Technische Daten
Arbeitsbereich
Tischabmessungen: 800 mm x 500 mm
Tischbelastbarkeit: 400 kg
Spindelnase – Tischoberfläche: 120 mm - 620 mm
Spindelmitte – Säule: 573 mm
T‑Nuten Anzahl: 5
T‑Nut (Breite x Abstand): 18 mm x 90 mm

Verfahrwege
X‑Achse: 600 mm (Varianten bis 1100 mm)
Y‑Achse: 500 mm
Z‑Achse: 500 mm

Hauptspindel
Spindeldrehzahl: bis 10.000 1/min
Spindelaufnahme: SK40

Eilgang
Eilgang X / Y: 36.000 mm/min
Eilgang Z: 24.000 mm/min

Vorschub
Max. Vorschub X / Y / Z: 12.000 mm/min

Werkzeug
Werkzeugplätze: 24
Max. Werkzeuggröße Ø x L: 75 mm x 150 mm

Genauigkeiten
Positioniergenauigkeit X/Y: ±0,004 mm
Wiederholgenauigkeit X/Y: ±0,002 mm

Antriebsleistung
Hauptantrieb, Dauerleistung: 7,5 kW

Maße & Gewicht
Abmessungen (L x B x H): 3 m x 2,25 m x 2,45 m
Gewicht: 4.000 kg

Serienausstattung (Auszug)

• Siemens 828D Steuerung (SINUMERIK Operate)
• 24‑fach Werkzeugwechsler vertikal mit Doppelarmgreifer
• Kühlmitteleinrichtung, Handsprühpistole, Druckluftpistole
• Wärmetauscher für Schaltschrank
• Elektronisches Handrad
• Automatische Zentralschmierung
• Betriebsanleitung
