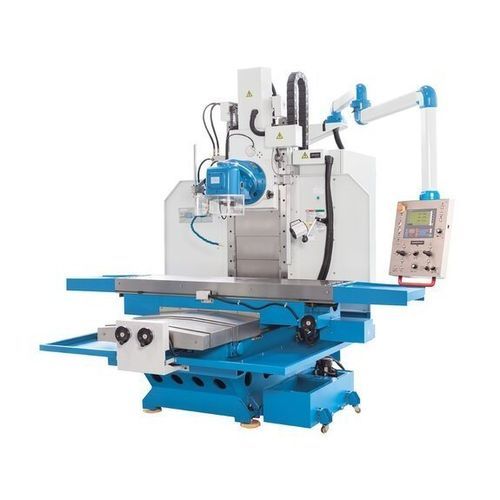

CNC-Fräsmaschine / 3-Achs Servomill® KB 1500

universellSK50für Schwerzerspanung

Übersicht
Die Servomill® KB 1500 ist eine Bettfräsmaschine mit servokonventioneller Vorschubtechnik, ausgelegt für Schwerbearbeitung großer und komplexer Werkstücke. Sie verbindet ein steifes Maschinenbett, breite Führungen und hohe Antriebsleistung. Der Universalfräskopf ist in zwei Ebenen schwenkbar und nimmt lange Fräsdorne für horizontale Bearbeitung auf. Elektronische Anschläge und elektronische Handräder ermöglichen CNC‑ähnliche Wiederholgenauigkeit ohne Programmierung.

Wesentliche Merkmale

• Servo-Vorschubtechnik mit elektronischen Handrädern
• Vorgespannte Kugelumlaufspindeln in allen Achsen
• 3 x 3 elektronische Anschläge (pro Achse)
• Universalfräskopf mit 2 Schwenkachse (360°)
• Hohe maximale Tischbelastung: 1.500 kg
• Stufenlos regelbare Spindeldrehzahl, Spindelaufnahme SK 50

Arbeitsbereich
Tischabmessungen: 2.100 mm x 500 mm
Tischbelastbarkeit (max.): 1.500 kg
T-Nuten, Anzahl: 4 Positionen
T-Nuten (Breite x Abstand): 18 mm x 100 mm

Verfahrwege
Verfahrweg X-Achse: 1.500 mm
Verfahrweg Y-Achse: 650 mm
Verfahrweg Z-Achse: 650 mm

Fräskopf
Drehzahlbereich, niedrig: 6 1/min - 300 1/min
Drehzahlbereich, hoch: 300 1/min - 1.500 1/min
Spindelaufnahme: SK 50
Schwenkwinkel: 360 Grad
Abstand Spindelmitte - Tisch: 8 mm - 660 mm

Eilgang
Eilgang X-Achse: 6.000 mm/min
Eilgang Y-Achse: 6.000 mm/min
Eilgang Z-Achse: 3.000 mm/min
Teilung Handrad X/Z/Y: 0,01 mm

Vorschub
Vorschubgeschwindigkeit X-Achse: 3.000 mm/min
Vorschubgeschwindigkeit Y-Achse: 3.000 mm/min
Vorschubgeschwindigkeit Z-Achse: 2.500 mm/min

Antriebsleistung
Motorleistung Hauptantrieb: 15 kW
Motorleistung Kühlmittelpumpe: 0,13 kW
Drehmoment Vorschub X: 18 Nm
Drehmoment Vorschub Y: 18 Nm
Drehmoment Vorschub Z: 23 Nm
Motorleistung X-Achse: 3,6 kW
Motorleistung Y-Achse: 4,6 kW
Motorleistung Z-Achse: 3,6 kW

Maße und Gewichte
Abmessungen (L x B x H): 3,22 m x 2,42 m x 2,8 m
Gewicht: 7.000 kg

Konstruktion und Aufbau

• Massives Maschinenbett mit großem Aufspanntisch, X- und Y-Verfahren auf dem Bett
• Stark verrippter Ständer führt den Universalfräskopf in Z
• Sehr breite Flachführungen der Y-Achse und großdimensionierte Schwalbenschwanzführung der X-Achse für hohe Steifigkeit
• Großer Tischhub und Spannfläche für große Einzelteile oder Mehrfachspannungen
• Fräskopf läuft auf langen Flachführungen, unterstützt durch Gewichtsausgleich; Gegenhalter für horizontales Fräsen mit langen Dronen inklusive

Hauptspindel und Antriebe

• Spindeldrehzahlen in zwei Gängen über Inverter für hohe Drehmomente einstellbar
• Universalfräskopf für ruhigen Lauf und Stabilität
• Winkelverstellung stufenlos in den 90°‑ und 45°‑Ebenen; Schwenken in Horizontalstellung möglich
• Gegenhalterführung für lange Fräsdorne und simultane Bearbeitung

Vorschubsystem

• Leistungsstarke Servomotoren für stufenlos einstellbare Vorschubgeschwindigkeiten und Eilgang
• Vorgespannte Kugelumlaufspindeln in allen Achsen für präzise, spielfreie Positionierung
• Gewichtsausgleich in Z für ruhige Verfahrbewegungen

Ausführung und Ausstattung

• Bedienpult mit X.Pos 3.2 und erweiterten Funktionen (Standard)
• Elektronische Handräder und Joystick-Bedienung
• Elektronische Anschläge: 3 Positionen pro Achse speicherbar
• Elektronische Spindellastanzeige
• Zentralschmierung, Kühlmitteleinrichtung im separaten fahrbaren Tank, LED-Arbeitsbeleuchtung
• Großes Zubehörprogramm (Werkzeuge, Dorne, Spannzangen)

Zusätzliche Highlights

• Elektronik entwickelt und gefertigt in Deutschland
• Positionssteuerung für vorgewählte Verfahrwege
• Spielarme, vorgespannte Kugelumlaufspindeln
• Synchronisierbarer Vorschub mit Spindeldrehzahl
• Integrierte Positionsanzeige mit Glasmaßstäben

Technische Daten (Zusammenfassung)

• Modell: Servomill® KB 1500
• Tisch: 2.100 x 500 mm, 4 T-Nuten (18 mm x 100 mm), max. Tischbelastung 1.500 kg
• Verfahrwege: X 1.500 mm / Y 650 mm / Z 650 mm
• Spindelaufnahme: SK 50; Drehzahlbereiche: 6 - 300 1/min (Low), 300 - 1.500 1/min (High)
• Eilgang: X/Y 6.000 mm/min, Z 3.000 mm/min
• Vorschubgeschwindigkeiten: X 3.000 mm/min, Y 3.000 mm/min, Z 2.500 mm/min
• Hauptmotor: 15 kW; Kühlerpumpe: 0,13 kW
• Maschinenmaße: ca. 3,22 m x 2,42 m x 2,8 m; Gewicht ca. 7.000 kg
• Steuerung: X.Pos 3.2, elektronische Handräder, Joystick, Spindellastanzeige
