CNC-Bearbeitungszentrum / 3-Achs LabCenter 260 CNC

vertikalfür kleine Werkstückekompakt

Overview

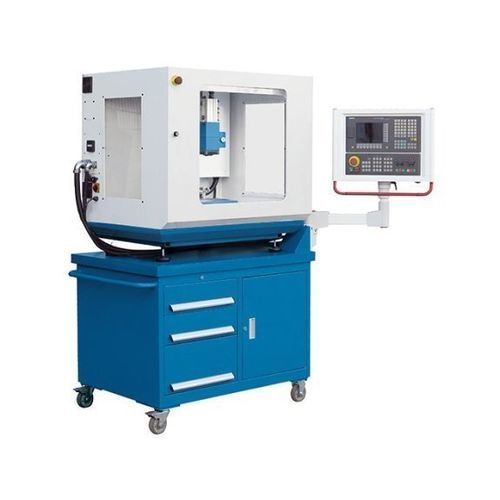

Das LabCenter 260 CNC ist ein kompaktes, mobiles vertikales CNC-Bearbeitungszentrum, ausgelegt für CNC-Ausbildung und die Fertigung kleiner Serien. Es bildet die wesentlichen Funktionen größerer Produktionsmaschinen auf kleinerer Fläche ab. Die stufenlos regelbare Hauptspindel erreicht bis zu 5000 min-1 und die SIEMENS 808D Advance Steuerung bietet eine intuitive Bedienoberfläche für Schulung und Standardfertigung. ISO 20 Spindelaufnahme, automatische Werkzeugklemmung und ein 4-fach Pickup-Werkzeugwechsler ermöglichen praxisnahes Arbeiten.

Highlights

• SIEMENS 808D Advance Steuerung für einfache CNC-Bedienung
• Kugelumlaufspindeln mit Vorspannung auf allen Achsen für präzise Verfahrwege
• Spindeldrehzahl bis 5000 min-1 (ISO 20)
• 4-fach Pickup-Werkzeugwechsler für kurze Werkzeugwechsel
• Fahrbares Untergestell mit integriertem Stauraum für Werkzeuge und Zubehör

Arbeitsbereich
Tischabmessungen: 400 mm x 145 mm
Tischbelastbarkeit: 20 kg
T-Nuten, Anzahl: 3 (12 mm Breite, 40 mm Abstand)
Abstand Spindelnase - Tischoberfläche: 60 mm – 240 mm
Ausladung: 200 mm

Verfahrwege
Verfahrweg X-Achse: 160 mm
Verfahrweg Y-Achse: 152 mm
Verfahrweg Z-Achse: 180 mm

Hauptspindel
Spindeldrehzahl: 80 min-1 – 5.000 min-1
Spindelaufnahme: SK 20 (ISO 7388-1 / DIN 69871)

Eilgang
Eilgang: 2.000 mm/min

Vorschub
Arbeitsvorschub: 500 mm/min
Max. Drehmoment Vorschubmotor: 2,2 Nm

Werkzeugträger
Anzahl Werkzeugplätze: 4
Werkzeuggröße Ø x L (max.): 10 mm x 110 mm
Werkzeuggewicht max.: 0,5 kg
Werkzeugwechselzeit Werkzeug/Werkzeug: 10 s

Genauigkeiten
Positioniergenauigkeit X/Y/Z: ± 0,015 mm
Wiederholgenauigkeit X/Y/Z: ± 0,01 mm

Antriebsleistung
Motorleistung Hauptantrieb: 1 kW

Maße und Gewicht
Abmessungen (L x B x H): 1,4 m x 0,9 m x 1,8 m
Gewicht: 450 kg

Produktdetails

• Maschinenbau: C-Rahmen aus präzise bearbeitetem Grauguss, Schwalbenschwanzführungen und vorgespannte Kugelumlaufspindeln mit Servoantrieben auf allen Achsen.
• Spindel: ISO 20 Spindelaufnahme mit Drehzahlbereich bis 5000 min-1 und pneumatischer/automatischer Werkzeugspannung.
• Werkzeugwechsler: 4-fach Pickup-Wechsler zur Reduzierung von Stillstandszeiten in Ausbildung und Kleinserienfertigung.
• Untergestell: fahrbares Untergestell mit Schubladen und Stauraum für Werkstatt und Labor.

Steuerung & Software

• SIEMENS 808D Advance Steuerung: industrielle Einsteigersteuerung mit intuitiver Bedienführung und Hochgeschwindigkeitsbus zwischen CNC und Antrieben.
• Funktionale Vorteile: verbesserte Beschleunigungs-/Bremsfähigkeit, adaptive Spindeldrehmomentregelung, konstante Schnittgeschwindigkeiten zur Oberflächenqualität und Ethernet-Schnittstelle für Diagnose.

Serienausstattung (Auszug)

• Siemens 808D Advance Steuerung
• Elektronisches Handrad
• 4-fach Werkzeugwechsler (pickup)
• Fahrbares Untergestell mit Stauraum
• Zentralschmierung
• Arbeitsleuchte
• Bedienwerkzeug und Dokumentation

Optionen (Auszug)

• Spannzangenfutter ISO 20 / ER16
• Spannzangensätze ER16 (verschiedene Größen)
• Gravierwerkzeug-Set
• Präzisionsmaschinen-Schraubstock (PMS 50)
• Einzelspannzangen Ø 1 / 2 / 3 / 4 / 25 mm

Hinweise
Konzipiert für praxisnahe CNC-Ausbildung und Kleinserienfertigung. Automatische Werkzeugklemmung und 4-fach Pickup-Wechsler unterstützen die Übungsszenarien und die Vielseitigkeit in der Werkstatt. Abbildungen können optionale Zubehörteile und Untergestellvarianten zeigen.

Technische Daten

• Modell: LabCenter 260 CNC
• Marke: KNUTH
• Tisch: 400 x 145 mm, Belastung 20 kg, 3 T-Nuten (12 mm Breite, 40 mm Abstand)
• Verfahrwege: X 160 mm, Y 152 mm, Z 180 mm
• Spindel: SK 20 (ISO 7388-1 / DIN 69871), 80–5000 min-1
• Eilgang: 2.000 mm/min
• Arbeitsvorschub: bis 500 mm/min; Vorschubmotor-Drehmoment 2,2 Nm
• Werkzeugträger: Wechsler 4 Positionen; Ø x L max. 10 x 110 mm; Gewicht max. 0,5 kg; Wechsel ≈ 10 s
• Positioniergenauigkeit: ±0,015 mm (X/Y/Z); Wiederholgenauigkeit ±0,01 mm
• Motorleistung Hauptantrieb: 1 kW
• Abmessungen / Gewicht: 1,4 m x 0,9 m x 1,8 m / 450 kg
