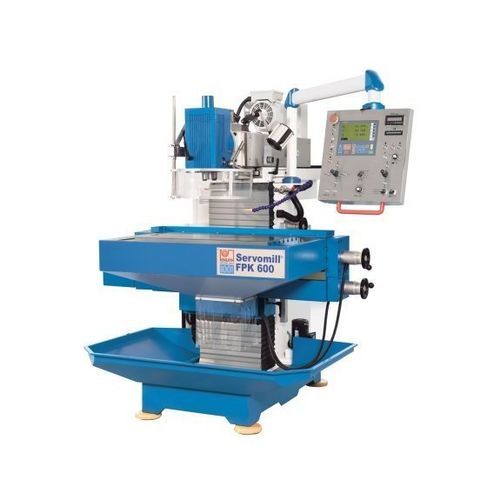

CNC-Fräsmaschine / 3-Achs Servomill® FPK 600

vertikalfür Formwerkzeug

Kurze Beschreibung
Diese Werkzeugfräsmaschine ist für Werkzeugbau, Produktion und Ausbildung konzipiert. Die kompakte Konsolenbauweise bietet Flexibilität und einfache Bedienung. Mit elektronischen Anschlägen, elektronischen Handrädern und erweiterten Fräsfunktionen macht die Servomill® viele Vorteile der CNC-Produktionstechnik ohne Programmierung nutzbar.

Highlights

• Servo-Vorschubtechnik mit elektronischen Handrädern
• Vorgespannte Kugelumlaufspindeln in allen Achsen
• 3‑Positionen elektronische Anschläge pro Achse
• Große Vertikalkonsole und Tisch mit 7 T‑Nuten
• Vertikale und horizontale Spindel (SK40)
• Stufenlos regelbare Spindeldrehzahl

Konstruktion
Der Maschinenständer in Konsolbauweise aus Grauguss gewährleistet Präzision und Langlebigkeit. Bedienelemente sind ergonomisch konzentriert. Robuste Flachführungen sorgen für Formstabilität und hohe Tragfähigkeit.

Hauptspindel und Antriebe
Das Spindelgetriebe ist im Oberbalken integriert für effiziente, vibrationsarme Kraftübertragung. Robuste, gehärtete und geschliffene 2‑stufige Zahnräder bieten einen weiten, stufenlos einstellbaren Drehzahlbereich. Der Vertikalfräskopf ist beidseitig schwenkbar und demontierbar; ein Gegenhalter ist für lange Werkzeuge verfügbar.

Vorschub
Leistungsstarke Servomotoren ermöglichen stufenlos regelbare Arbeitsvorschübe und Eilgänge in allen Achsen. Vorgespannte Kugelgewindetriebe garantieren spielarmes, präzises Positionieren und geringen Verschleiß.

Ausstattung
Serienaustattung: leistungsfähiges Kühlsystem, LED‑Arbeitsbeleuchtung, Werkzeugpaket mit langen Fräsdornen und Spannzangen sowie optionale Zentral­schmierung.

Servomill – Elektronik & Steuerung

• Elektronik entwickelt und gefertigt in Deutschland
• Positionssteuerung für voreingestellte Verfahrwege auf allen Achsen
• Spielarme, vorgespannte Kugelumlaufspindeln
• Servomotoren in allen Achsen, stufenloser Vorschub und Eilgang
• Elektronische Spindellastanzeige
• Elektronische Handräder und Joystick‑Führung der Achsen
• Integrierte Positionsanzeige mit Glasmaßstäben (X.Pos 3.2)
• Synchronisierbarer Vorschub mit Spindeldrehzahl

Zusatzmerkmale

• Positionsanzeige X.pos 3.2 (neue Generation)
• Intuitive Bedienung und praktische Anordnung der Bedienelemente
• Elektronisch setzbare Anschläge an jeder Achse (3 Positionen pro Achse)
• Wartungsarme/zum Teil wartungsfreie Antriebssysteme

Technische Daten

• Modell: Servomill® FPK 600
• Tisch: 850 × 450 mm; Vertikaltisch: 1.190 × 250 mm; Tischbelastung max.: 300 kg; T‑Nuten Tisch: 7 (14 × 63 mm); Vertikaltisch: 3 (14 × 63 mm)
• Verfahrwege (X / Y / Z): 600 / 450 / 450 mm
• Spindeldrehzahl: 40 – 2.000 1/min; Spindelaufnahme: SK 40 (DIN 2080); Schwenkwinkel: 90°; Pinolenhub: 60 mm; Spindelnase–Tisch: 50 – 500 mm; Spindelmitte–Ständer: 170 – 620 mm
• Eilgang X / Y / Z: 1.200 mm/min
• Arbeitsvorschub X / Y / Z: 10 – 1.000 mm/min
• Antriebsleistung: Hauptantrieb 5,5 kW; Kühlmittelpumpe 0,13 kW; Vorschubmomente X / Y / Z: 10 / 10 / 15 Nm
• Abmessungen (L × B × H): 1,6 m × 1,8 m × 2 m; Gewicht: 1.750 kg
