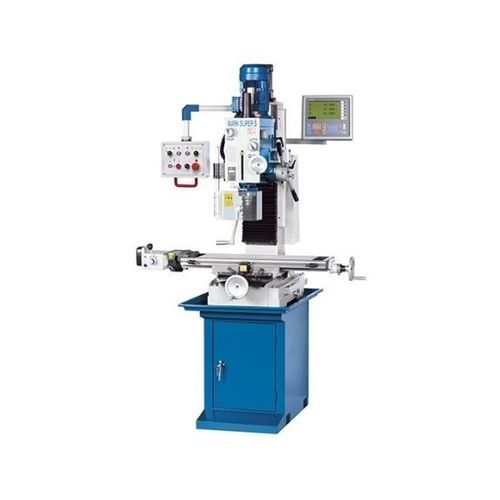

Vertikale Bohr- und Fräsmaschine Mark Super S

3-Achsfür Stahlvariable Drehzahl

Beschreibung
Die Mark Super S Modelle sind kompakte Bohr‑Fräsmaschinen, die kraftvollen Antrieb mit großem Drehzahlbereich verbinden. Sie eignen sich zum Bohren und Fräsen von Stahl und NE‑Metallen und sind für Werkstätten, Wartungsabteilungen, Kleinserienfertigung und Ausbildung vorgesehen.

Highlights

• Stufenlos regelbarer Vorschub in X‑Achse
• Automatischer Bohrvorschub mit digitaler Tiefenanzeige
• Getriebefräskopf für leistungsstarke Zerspanung
• Schwenkbarer Kopf (±45°) für vielseitige Anwendungen
• Stufenlose Spindeldrehzahl mit Digitalanzeige (SV‑Modell)

Anwendungen

• Einzelteilbearbeitung und Prototypen
• Kleinserien und Instandhaltung
• Ausbildungswerkstätten und technische Schulung

Standardausstattung

• 3‑Achsen Positionsanzeige X.Pos 3.2
• Automatische Pinolenverstellung
• Untergestell mit Stauraum
• Tischvorschub TV 1000
• Bohrfutter 13 mm
• Werkzeughalter
• Bedienungsanleitung

Technische Daten
Arbeitsbereich
Tischabmessungen: 800 mm x 240 mm
Bohrleistung Stahl: 32 mm
Schaftfräsen: 32 mm
Höhenhub Kopf: 350 mm
T‑Nuten Tisch: 3; T‑Nute (Breite x Abstand): 14 mm x 80 mm

Verfahrwege
Verfahrweg X (man. / autom.): 560 / 480 mm
Verfahrweg Y: 190 mm

Vertikalfräskopf
Spindelaufnahme: MK4 (DIN 228)
Pinolendurchmesser / Hub: 75 mm / 120 mm
Abstand Spindelnase‑Tisch: 460 mm
Ausladung: 258 mm
Schwenkbereich Kopf: ±45°
Drehzahlbereich: (12) 75–3200 1/min

Vorschub
Pinolenvorschübe: 0,10; 0,18; 0,26 mm/U

Antriebsleistung
Motorleistung Hauptantrieb: 1,5 / 1,1 kW

Maße und Gewicht
Abmessungen (L x B x H): 1,25 m x 0,95 m x 2,13 m
Gewicht: 380 kg

Technische Zusammenfassung

• Modell: Mark Super S (SV‑Option mit stufenloser Drehzahlregelung)
• Typ: Bohr‑Fräsmaschine für Stahl und NE‑Metalle
• Tisch: 800 x 240 mm
• Bohrleistung: 32 mm
• Spindelaufnahme: MK4
• Pinolenhub / Durchmesser: 120 mm / 75 mm
• Drehzahlstufen: 12 (75–3200 1/min)
