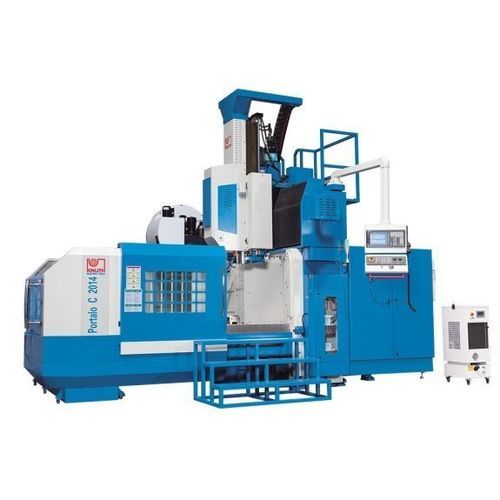

CNC-Bearbeitungszentrum / 3-Achs Portalo C 4022 CNC

vertikalmit mobilem TischPortal

Überblick
Das Portal-Bearbeitungszentrum Portalo C 4022 CNC ist für die präzise Bearbeitung großer und schwerer Werkstücke ausgelegt. Die Kombination aus feststehendem Portal und verfahrbarem Tisch eignet sich für starke Materialabträge ebenso wie für Hochgeschwindigkeitsbearbeitung komplexer Gesenke und Formen. Modulare Standardausstattung ermöglicht die Anpassung an Produktionsanforderungen.

Highlights

• Hohe Tischbelastbarkeit für schwere Werkstücke
• Großer Bearbeitungsbereich
• Steifes, feststehendes Portal
• Schneller 24‑Stationen Werkzeugwechsler
• Renishaw Messsysteme für Werkzeug und Werkstück

Portal

• Extra steifes Portal und Führungslösungen für lange Verfahrwege und starke Zerspanung
• Kombination aus Linearführungen und Flachführungen für lange Lebensdauer, höhere Geschwindigkeiten und dauerhafte Steifigkeit
• Vorspannte Kugelgewindetriebe und Siemens Servomotoren gewährleisten dynamische Vorschübe und schnelle Eilgänge auf allen Achsen

Hauptspindel

• Hohe Antriebsleistung und breiter Drehzahlbereich bieten Drehmomentreserven für schwere Bearbeitung

Werkzeugwechsler

• Robuster 24‑Stationen Wechsler mit Doppelarmgreifer für flexible und schnelle Werkzeugwechsel im Produktionsbetrieb

Steuerung

• Siemens 828D Steuerung mit intuitiver Programmierung und guter Serviceunterstützung
• Siemens Shopmill Software im Lieferumfang zur Vereinfachung der Programmierung komplexer Konturen

Ausstattung

• Große Schiebetüren für einfachen Zugang und Beladung
• Renishaw Messsysteme zur Werkzeug‑ und Werkstückvermessung reduzieren Rüstzeiten und Ausschuss
• Leistungsfähiges Kühlsystem und Späneförderer für die Spanabfuhr
• Automatische Zentralschmierung zur Vereinfachung der Wartung

Technische Daten

• Tischabmessungen: 4.000 mm x 1.800 mm
• Tischbelastbarkeit (max.): 10.000 kg
• Abstand Spindelnase–Tischoberfläche: 200 mm - 1.200 mm
• Säulenabstand: 2.200 mm
• Verfahrwege X/Y/Z: 4.200 mm / 2.500 mm / 1.000 mm
• Spindeldrehzahl: 6.000 1/min
• Spindelaufnahme: SK 50 ISO 7388-1 (DIN 69871)
• Spindeldurchmesser: 190 mm
• Eilgang X: 12 m/min — Y: 12 m/min — Z: 10 m/min
• Arbeitsvorschub: 8.000 mm/min
• Anzahl Werkzeugplätze: 24
• Positioniergenauigkeit: 0,005/300 mm
• Wiederholgenauigkeit: 0,005/1000 mm
• Motorleistung Hauptantrieb: 26 kW
• Hauptantrieb, Dauerlast: 22 kW
• Abmessungen (L x B x H): 10 m x 5,1 m x 4,9 m
• Gewicht: 34.000 kg
