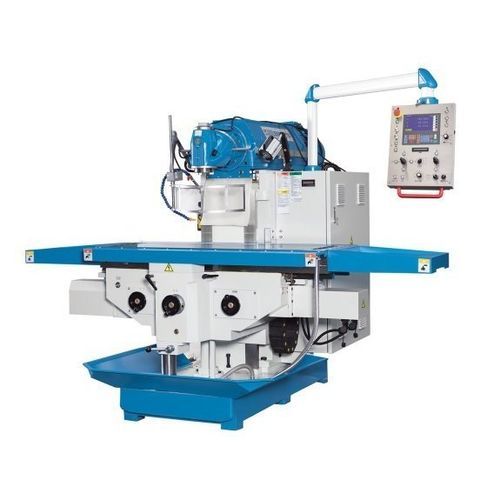

CNC-Fräsmaschine / 2-Achsen Servomill® UWF 1200

universellmit ausrichtbarem Kopf

Kurzbeschreibung
Die Servomill® UWF 1200 ist eine Universalfräsmaschine mit servokonventioneller Vorschubtechnik und einem in zwei Achsen schwenkbaren Universalfräskopf. Sie bietet einen besonders großen Arbeitsbereich und leistungsstarke Hauptspindelantriebe. Elektronische Anschläge, elektronische Handräder und erweiterte Fräsfunktionen bringen viele Vorteile der CNC‑Technik ohne Programmierung. Typische Einsatzbereiche: Werkzeugbau, Fertigung und Ausbildung.

Hauptmerkmale

• Großer Arbeitsbereich
• Servokonventionelle Vorschubtechnik
• Vorgespannte Kugelgewindetriebe in allen Achsen
• Elektronische Handräder
• Universalfräskopf mit 2 Schwenkachsen
• Stufenlos einstellbare Spindeldrehzahl

Produkt‑Details

• Integrierte Elektronik für einfacheres, präziseres und effizienteres konventionelles Fräsen
• Neue Generation von konventionellen Fräsmaschinen mit manueller Bedienung und elektronischen Hilfen
• Benutzerorientiertes Design mit erhöhter Präzision und Produktivität
• Hohe Zuverlässigkeit und lange Lebensdauer der Komponenten reduzieren Wartungsaufwand und erhöhen Verfügbarkeit
• Stabiles, verwindungssteifes Konsolengestell
• Große Spannfläche und lange Verfahrwege für einen großen Arbeitsbereich bei kompakter Bauweise
• Konsole unterstützt durch zusätzliches Führungssystem zur Erhöhung der Tischbelastbarkeit
• Tischführung in X auf einer groß dimensionierten Schwalbenschwanzführung mit sehr guter Dämpfung und hoher Präzision
• Flachführungen mit breiter Auflagefläche für hohe Tragfähigkeit und Formstabilität
• Alle Führungen gehärtet und geschliffen, zentral geschmiert
• Kompletter Antrieb integriert in der massiven Oberbalkenkonstruktion für effiziente Kraftübertragung und geringen Schwingungspegel
• Universalfräskopf schwenkbar in zwei Achsen; Spindel in nahezu jedem räumlichen Winkel positionierbar und schnell in Horizontalstellung einstellbar
• Robustes 2‑stufiges Getriebe, gehärtet und geschliffen, mit großem Drehzahlbereich und leisem Lauf
• Kraftvolle Servomotoren für stufenlos regelbare Vorschubgeschwindigkeiten und Eilgänge in allen Achsen
• Vorgespannte Kugelgewindetriebe gewährleisten präzise, ruckfreie und verschleißarme Positionierung ohne Spiel
• Serienausstattung: Kühlschmierstoffsystem, LED‑Arbeitsleuchte und umfangreiches Bedienwerkzeug

Betriebliche Vorteile

• Elektronik entwickelt und gefertigt in Deutschland
• Positioniersteuerung zum Abfahren vorgewählter Strecken in allen Achsen
• Vorgespannte Kugelumlaufspindeln ohne Spiel
• Servomotoren in allen Achsen mit stufenloser Vorschubregelung, Eilgang und Drehzahlregelung
• Elektronische Spindellastanzeige zur effizienten Nutzung und Überlastschutz
• Elektronische Handräder an allen Achsen und Joystick‑Bedienung für komfortable Achsbewegungen
• Integrierte Positionsanzeige mit Glasmaßstäben
• Vorschub kann bei Bedarf mit der Spindeldrehzahl synchronisiert werden
• Hochwertige Antriebskomponenten ausgelegt für Dauerbetrieb; wartungsfreier Vorschubantrieb

Technische Daten

• Arbeitsbereich
  Tischabmessungen: 1.600 mm x 500 mm
  Tischbelastbarkeit: 1.800 kg
  Anzahl T‑Nuten: 5 Stück
  T‑Nuten Breite: 18 mm
  T‑Nuten Abstand: 80 mm
• Verfahrwege
  Verfahrweg X‑Achse: 1.200 mm
  Verfahrweg Y‑Achse: 700 mm
  Verfahrweg Z‑Achse: 500 mm
• Fräskopf
  Drehzahlbereich (2): 30‑390 / 390‑2050 1/min
  Spindelaufnahme: SK 50 DIN 2080
  Schwenkwinkel: 360°
  Abstand Spindelmitte‑Tisch: 50 mm ‑ 550 mm
• Eilgang
  Eilgang X‑Achse: 2.200 mm/min
  Eilgang Y‑Achse: 2.200 mm/min
  Eilgang Z‑Achse: 1.100 mm/min
• Vorschub
  Vorschubgeschwindigkeit X‑Achse: 10 mm/min ‑ 1.000 mm/min
  Vorschubgeschwindigkeit Y‑Achse: 10 mm/min ‑ 1.000 mm/min
  Vorschubgeschwindigkeit Z‑Achse: 5 mm/min ‑ 500 mm/min
• Antriebsleistungen
  Motorleistung Hauptantrieb: 11 kW
  Motorleistung Vorschub X: 3,6 kW
  Motorleistung Vorschub Y: 3,6 kW
  Motorleistung Vorschub Z: 5,5 kW
  Motorleistung Kühlmittelpumpe: 0,13 kW
• Maße und Gewicht
  Abmessungen (L x B x H): 2,85 m x 2,5 m x 2,2 m
  Gewicht: 4.200 kg
