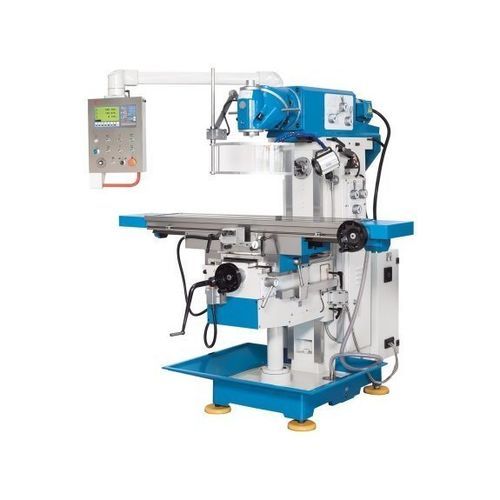

3-Achs-Fräsmaschine UWF 3.2

horizontalvertikaluniversell

Produktbeschreibung
Die Universal-Fräsmaschine UWF 3.2 erweitert die bewährte UWF 3-Baureihe durch einen leicht erweiterten Drehzahlbereich und einen stufenlos regelbaren Servovorschub. Mit großer Tischfläche, einem universal schwenkbaren Fräskopf und einer Horizontalspindel (SK 40 DIN 2080) eignet sie sich für Reparaturwerkstätten, Ausbildungsbereiche und kleinere Fertigungen.

Highlights

• Universalfräskopf in zwei Ebenen schwenkbar für horizontale und vertikale Bearbeitung
• Horizontalfrässpindel mit äußerer Auflage (Gegenhalter)
• Schwenkbarer Frästisch mit großer Aufspannfläche (1.370 x 320 mm)
• Servo-Vorschub auf allen Achsen mit Eilgang für schnelles Positionieren
• Umfangreiches Serienzubehör inkl. Kühleinrichtung und Spänewanne

Produktdetails

• Sehr steifes Maschinengestell aus hochfestem HT-200 Grauguss mit tiefen Rippen
• Groß dimensionierte Rechteckführungsbahnen für Präzision und Laufruhe bei hohen Belastungen
• Präzisionsgeschliffene, oberflächengehärtete Führungsbahnen für langfristige Genauigkeit
• Frästisch mit großer Aufspannfläche, längs schwenkbar
• Leise, präzise gefertigte Hauptspindelgetriebe mit gehärteten und geschliffenen Zahnrädern
• Universalfräskopf in 2 Ebenen schwenkbar für schnellen Wechsel von horizontaler zu vertikaler Bearbeitung
• Kombinierbare Schwenkebenen ermöglichen nahezu jede räumliche Winkelstellung
• Serienmäßiger Gegenhalter mit Bronzegleitlager zur Aufnahme langer Fräsdorne in der Horizontalspindel
• Kraftvoller Servo-Achsmotor für stufenlose Regelung der Vorschübe in allen 3 Achsen
• Kurze Nebenzeiten durch schnelle Positionierung des Arbeitstisches und Eilgänge
• Schwenkbares Bedienpult für ergonomische Bedienung
• Kühlmitteleinrichtung und Spänewanne serienmäßig

Technische Daten

• Tischaufspannfläche: 1.370 mm x 320 mm
• Tischbelastbarkeit (max.): 260 kg
• Tisch Schwenkbereich r/l: 45 deg
• T-Nuten, Anzahl: 3 (14 mm x 80 mm)
• Verfahrwege X/Y/Z: 1.000 / 360 / 400 mm
• Vertikalspindel - Drehzahl: 45 1/min - 1.660 1/min
• Spindelaufnahme: SK 40 DIN 2080
• Ausladung: 300 mm - 765 mm
• Abstand Vertikalspindel - Tischoberfläche: 260 mm - 660 mm
• Schwenkbereich Fräskopf: 360 deg
• Eilgänge X/Y: 1.335 mm/min, Z: 1.000 mm/min
• Vorschubbereiche X/Y: 30 mm/min - 830 mm/min, Z: 23 mm/min - 625 mm/min
• Motorleistung horiz./vert.: 3 kW
• Abmessungen (L x B x H): 1,9 m x 1,75 m x 2 m
• Gewicht: 1.950 kg
