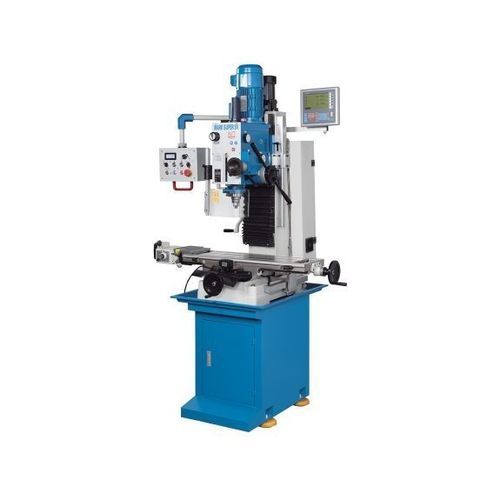

Vertikale Bohr- und Fräsmaschine Mark Super SV

3-Achsfür Stahlvariable Drehzahl

Beschreibung
Die Mark Super SV ist eine kompakte Bohr‑Fräsmaschine für Werkstätten, Wartung, Kleinserienfertigung und Ausbildung. Sie verbindet kraftvollen Antrieb, vielseitigen Fräskopf und großes Drehzahlband für Bohr‑ und Fräsarbeiten an Stahl und NE‑Metallen bei geringer Stellfläche.

Highlights

• Stufenlos regelbarer Vorschub in der X‑Achse
• Automatischer Bohrvorschub mit digitaler Tiefenanzeige
• Getriebefräskopf für zerspanungsstarke Anwendungen
• Schwenkbarer Fräskopf (±45°) für vielseitige Anwendungen
• Stufenlos regelbare Spindeldrehzahl mit Digitalanzeige (SV‑Modell)

Produktdetails

• Motorische Höhenverstellung des Fräskopfes mit Handrad zur exakten Positionierung
• Handrad für Pinolenfeineinstellung
• Digitale Tiefenanzeige für Pinolenhub
• Gewindebohreinrichtung mit einstellbarem Drehrichtungswechsel
• Gehärtete Zahnräder und Wellen für lange Lebensdauer und leisen Lauf
• Stabiles Untergestell mit Stauraum (Serie)
• Zwei Gänge und Frequenzregelung für hohes Drehmoment über den gesamten Drehzahlbereich

3‑Achsen Anzeige — Vorteile

• Verbesserte Positioniergenauigkeit, geringere Fehlerrate
• Höhere Prozesssicherheit und Produktivitätssteigerung
• Gut ablesbares Display mit bedienerfreundlichen Funktionen
• Auflösung: 0,01 / 0,005 mm; Speicher für 10 Werkzeuge
• Bohrbildberechnung, Rechnerfunktion, Radius/Durchmesser Umschaltung, mm/inch

Technische Daten
Arbeitsbereich
Tischabmessungen: 800 mm x 240 mm
Bohrleistung Stahl: 25 mm
Schaftfräsen: 25 mm
Höhenhub Kopf: 380 mm
T‑Nuten Tisch: 3 (14 mm x 80 mm)

Verfahrwege
Verfahrweg X‑Achse man. / auto.: 560 / 480 mm
Verfahrweg Y‑Achse: 190 mm

Vertikalfräskopf
Spindelaufnahme: MK 4 DIN 228
Pinolendurchmesser: 75 mm
Pinolenhub: 120 mm
Abstand Spindelnase‑Tisch: 450 mm
Ausladung: 258 mm
Schwenkbereich Kopf: ±45°
Geschwindigkeiten: (2) 75–438 / 438–2500 1/min

Vorschub
Pinolenvorschübe: 0,10; 0,18; 0,26 mm/U (3)

Antriebsleistung
Motorleistung Hauptantrieb: 1,5 kW

Maße und Gewicht
Abmessungen (L x B x H): 1,24 m x 0,93 m x 2,10 m
Gewicht: 380 kg

Serienausstattung / Lieferumfang

• 3‑Achsen Positionsanzeige X.Pos 3.2
• Automatischer Pinolenvorschub
• Untergestell mit Stauraum
• Tischvorschub TV 1000
• Bohrfutter 13 mm
• Werkzeughalter
• Betriebsanleitung

Hinweise
Die stufenlos regelbare Spindeldrehzahl mit Digitalanzeige gilt nur für das SV‑Modell. Die Gewindebohrvorrichtung verfügt über einen einstellbaren Drehrichtungswechsel. Die Kombination aus Getriebe und Frequenzregelung sorgt für hohes Drehmoment über das gesamte Drehzahlband.

Caractéristiques / Spezifikationen

• Modell: Mark Super SV
• Tisch: 800 x 240 mm
• X‑Verfahrweg (man./auto.): 560 / 480 mm
• Y‑Verfahrweg: 190 mm
• Spindelaufnahme: MK 4 (DIN 228)
• Pinolenhub: 120 mm
• Drehzahlbereiche: 75–438 / 438–2500 1/min
• Hauptmotor: 1,5 kW
• Gewicht: 380 kg
