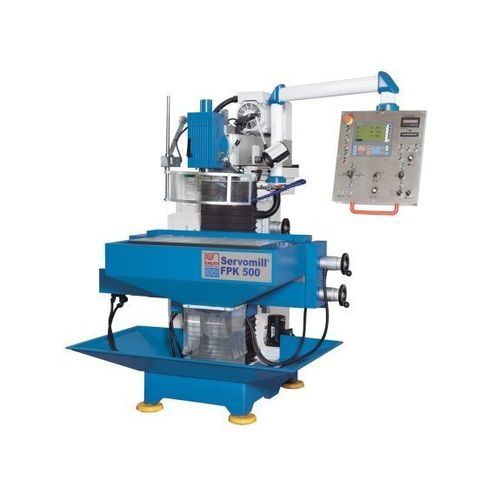

CNC-Fräsmaschine / 3-Achs Servomill® FPK 500

universellSK40

Produktbeschreibung
Diese vielseitige Werkzeug-Fräsmaschine ist aus der mechanischen Fertigung von Werkzeugen und Formen nicht mehr wegzudenken. Die kompakte Bauweise bietet hohe Flexibilität und leichte Bedienung. Mit elektronischen Anschlägen, elektronischen Handrädern und zusätzlichen Fräsfunktionen macht die Servomill viele Vorteile der CNC-Produktionstechnik ohne aufwändige Programmierung nutzbar. Hauptanwendungen: Werkzeugbau, Fertigung und Ausbildung.

Highlights

• Servo-Vorschubtechnik mit elektronischen Handrädern
• Vorgespannte Kugelumlaufspindeln in allen Achsen (spielfrei)
• 3-fache elektronische Anschläge pro Achse
• Große Vertikalkonsole und Arbeitstisch
• Vertikale und horizontale Spindeloption (SK 40 DIN 2080)
• Stufenlos regelbare Spindeldrehzahl

Arbeitsbereich
Tischabmessungen: 800 mm x 400 mm
Vertikaltisch: 1.020 mm x 225 mm
Tischbelastbarkeit (max.): 200 kg
Anzahl T-Nuten: 6 (14 mm x 63 mm)
Vertikaltisch T-Nuten: 3 (14 mm x 63 mm)

Verfahrwege
Verfahrweg X-Achse: 500 mm
Verfahrweg Y-Achse: 400 mm
Verfahrweg Z-Achse: 400 mm

Fräskopf
Drehzahlbereich low: 40 1/min - 260 1/min
Drehzahlbereich high: 260 1/min - 2.000 1/min
Spindeldrehzahl: 40 1/min - 2.000 1/min
Spindelaufnahme: SK 40 DIN 2080
Schwenkwinkel: 90°
Pinolenhub: 60 mm
Abstand Spindelnase - Tisch: 50 mm - 450 mm
Abstand Spindelnase - Ständer: 170 mm - 570 mm

Eilgang
Eilgang X/Y/Z: 1.200 mm/min

Horizontalfrässpindel
Spindelaufnahme: SK 40 DIN 2080
Abstand Spindelmitte - Tisch: 145 mm - 545 mm

Vorschub
Arbeitsvorschub X/Y/Z: 10 mm/min - 1.000 mm/min

Antriebsleistungen
Motorleistung Hauptantrieb: 3,7 kW
Motorleistung Kühlmittelpumpe: 0,13 kW
Vorschubmoment X/Y: 7,7 Nm ; Z: 10 Nm

Maße und Gewichte
Abmessungen (L x B x H): 1,5 m x 1,7 m x 1,8 m
Gewicht: 1.550 kg

Details / Funktionsbeschreibung
Die FPK-Baureihe ist eine moderne Interpretation der klassischen universellen Werkzeugfräsmaschine. Der Maschinenständer in Konsolbauweise besteht aus hochwertigem Grauguss für Präzision und Langlebigkeit. Bedienelemente sind rechts angeordnet für ergonomische Steuerung. Flachführungen bieten große Auflageflächen für Formstabilität und Tragfähigkeit. Das Hauptspindelgetriebe ist im oberen Balken integriert für effiziente Kraftübertragung und geringe Vibrationen. Das robuste 2-stufige Getriebe mit gehärteten und geschliffenen Zahnrädern bietet einen weiten, stufenlos einstellbaren Drehzahlbereich. Der Vertikalkopf ist beidseitig schwenkbar; die Pinole ist manuell verfahrbar und der Vertikalkopf abnehmbar, um die horizontale Spindelaufnahme freizugeben. Ein Gegenhalter ist serienmäßig für lange Fräsdornen.

Vorschubtechnik
Leistungsstarke Servomotoren ermöglichen stufenlos regelbare Vorschubgeschwindigkeiten und Eilgänge in allen Achsen. Vorge-spannte Kugelgewindetriebe in allen Achsen garantieren präzise, ruckfreie und verschleißarme Positionierung ohne Spiel.

Ausstattung
Serienmäßig: leistungsfähiges Kühlsystem, LED-Arbeitsbeleuchtung und umfangreiches Werkzeugpaket mit langen Fräsdornen und Spannzangen. Integrierte elektronische Funktionen bieten Positioniersteuerung, elektronische Spindellastanzeige, elektronische Handräder, Joystick-Verfahrfunktionen und die Positionsanzeige X.pos 3.2.

Servomill - Highlights

• Elektronik entwickelt und gefertigt in Deutschland
• Positionssteuerung für voreingestellte Verfahrwege in allen Achsen
• Vorgespannte Kugelumlaufspindeln ohne Spiel
• Servomotoren in allen Achsen mit stufenlosem Vorschub und Eilgang
• Elektronische Spindellastanzeige
• Elektronische Handräder in allen Achsen
• Joystick-Bedienung für X/Y/Z
• Integrierte Positionsanzeige mit Glasmaßstab
• Synchronisation Vorschub / Spindeldrehzahl möglich

Charakteristiken / Spezifikationen

• Modell: Servomill® FPK 500
• Hersteller: KNUTH
• Tisch: 800 × 400 mm
• Verfahrwege (X×Y×Z): 500 × 400 × 400 mm
• Spindelaufnahme: SK 40 (DIN 2080)
• Drehzahlbereich Spindel: 40 - 2.000 1/min
• Hauptmotorleistung: 3,7 kW
• Tischbelastbarkeit: 200 kg
• Anzahl T-Nuten: 6 (14 mm × 63 mm)
• Eilgang (alle Achsen): 1.200 mm/min
• Arbeitsvorschub (je Achse): 10 - 1.000 mm/min
• Abmessungen (L x B x H): 1,5 m x 1,7 m x 1,8 m
• Gewicht: 1.550 kg
• Positionsanzeige: X.pos 3.2
• Serienausstattung: Kühlsystem, LED-Arbeitslicht, elektronische Handräder, vorgespannte Kugelgewindetriebe, zentrale Schmierung (je nach Ausführung)
