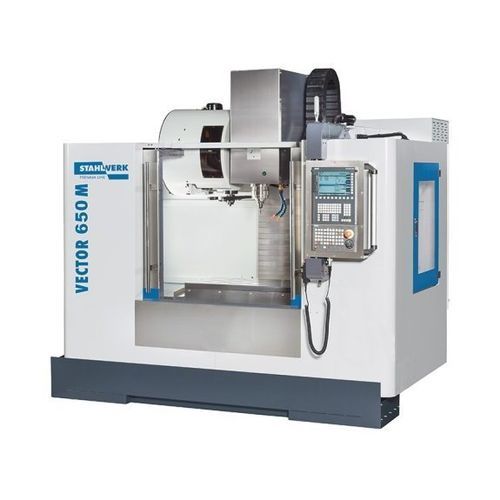

CNC-Bearbeitungszentrum / 3-Achs VECTOR 650 M Si

vertikalSäulen24 Werkzeuge

Übersicht
Das VECTOR 650 M SI ist ein kompaktes vertikales Bearbeitungszentrum, vorkonfiguriert für präzisions‑ und schichtintensive Fertigung. FEM‑optimiertes Maschinenbett aus Meehanite und Delta‑Säulenkonstruktion sorgen für erhöhte Steifigkeit und thermische Stabilität. Hochwertige Komponenten und Roller‑Führungen ermöglichen langlebigen Industrieeinsatz.

Highlights

• Y‑förmige Meehanite‑Säule für erhöhte Stabilität
• 30‑bar Innenkühlung durch Spindel für optimale Spanabfuhr
• Für den Mehrschichtbetrieb konzipiert
• Vielfältige Individualisierungs‑ und Automatisierungsoptionen
• 2 Jahre Gewährleistung (Standard)

Arbeitsbereich
Tischabmessungen: 800 mm x 550 mm
Tischbelastung: 600 kg
Abstand Spindelnase – Tischoberfläche: 150 mm – 700 mm
Abstand Spindelmitte – Säule: 619 mm

Verfahrwege
Verfahrweg X‑Achse: 650 mm
Verfahrweg Y‑Achse: 550 mm
Verfahrweg Z‑Achse: 550 mm
Führungsbahn: Roller

Hauptspindel
Spindeldrehzahl: 10.000 1/min
Spindelaufnahme: SK 40 ISO 7388‑1 (DIN 69871)
Drehmoment konstant: 57 Nm
Spindellager: 7012 x 4
Spindelantrieb: Riemenantrieb

Eilgang
Eilgang X/Y: 36.000 mm/min
Eilgang Z: 15.000 mm/min

Vorschub
Arbeitsvorschub: 10.000 mm/min

Werkzeugträger
Typ Werkzeugwechsler: Doppelarm
Anzahl Werkzeugplätze: 24
Werkzeugwahl: Memory random
Werkzeuggröße Ø x L (max.): 80 mm x 300 mm
Werkzeuggewicht (max.): 7 kg
Werkzeugwechselzeit Werkzeug/ Werkzeug: 1,8 s
Werkzeugwechselzeit Span/ Span: 3,9 s

Genauigkeiten
Wiederholgenauigkeit: ± 0,003 / ± 0.00012" mm
Positioniergenauigkeit: ± 0,005 / 0.0002" mm

Antriebsleistungen
Hauptantrieb, dauerhaft: 9 kW
Gesamtleistungsaufnahme: 20 kVA
Spannung / Frequenz: 400 V / 50 Hz

Maße und Gewicht
Abmessungen (L x B x H): 2,42 m x 2,20 m x 2,70 m
Gewicht: 4.000 kg

Steuerung & Software
Standardsteuerung: Siemens Sinumerik 828D (aufrüstbar). Merkmale: ShopMill, ProgramGUIDE, SINUMERIK MDynamics mit Advanced Surface, 4‑achsige simultane Interpolation, DXF‑Reader, umfangreiche Technologiezyklen und animierte Programmierhilfen.

Caractéristiques / spécifications techniques

• Modell: VECTOR 650 M SI
• Marke: KNUTH
• Verfahrwege X/Y/Z: 650 / 550 / 550 mm
• Tisch: 800 x 550 mm, Traglast 600 kg
• Spindel: SK40, 10.000 1/min, 57 Nm
• Werkzeugwechsler: Doppelarm, 24 Plätze
• Hauptmotor: 9 kW; Gesamtleistung: 20 kVA
• Maße: 2,42 × 2,20 × 2,70 m; Gewicht: 4.000 kg
