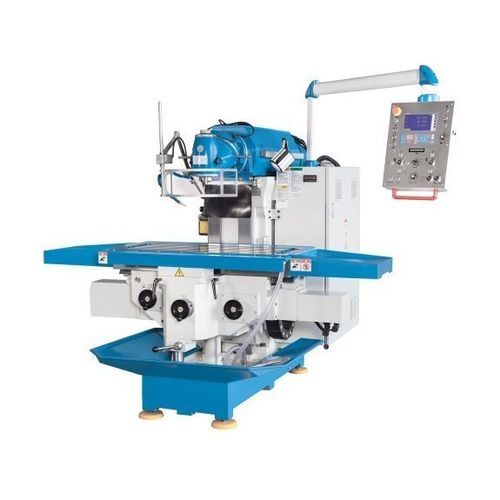

CNC-Fräsmaschine / 2-Achsen Servomill® UWF 900

universellSäulenSK40

Beschreibung
Die vielseitige Baureihe Servomill UWF mit servokonventioneller Vorschubtechnik und dem in zwei Ebenen schwenkbaren Universalfräskopf ist das Spitzenmodell der Universalfräsmaschinen. Die Reihe bietet einen besonders großen Arbeitsbereich und leistungsstarke Hauptspindelantriebe. Elektronische Anschläge, elektronische Handräder und zusätzliche Fräsfunktionen ermöglichen viele Vorteile der CNC-Produktionstechnik auch ohne Programmierung. Typische Einsatzbereiche: Werkzeugbau, Fertigung und Ausbildung.

Highlights

• Großer Arbeitsbereich
• Servokonventionelle Vorschubtechnik
• Vorgespannt Kugelgewindetriebe in allen Achsen
• Elektronische Handräder
• Universalfräskopf mit 2 Schwenkachsen
• Stufenlos einstellbare Spindeldrehzahl

Technische Details

• Integrierte Elektronik vereinfacht das konventionelle Fräsen und erhöht Präzision und Effizienz.
• Neue Generation konventioneller Fräsmaschinen mit in Deutschland entwickelter Elektronik.
• Bedienerfreundlicher Aufbau, deutlich höhere Genauigkeit und gesteigerte Produktivität gegenüber herkömmlichen Maschinen.
• Verwindungssteife Konsolenkonstruktion mit großem Arbeitsbereich bei kompakten Abmessungen.
• Konsole durch zusätzliches Führungssystem gestützt für erhöhte Tischbelastbarkeit.
• Tischführung in überdimensionierter Walzenschwalbenschwanzführung auf der X-Achse für hervorragende Dämpfung und Feineinstellung.
• Boxways mit breiten Auflageflächen für maximale Formstabilität bei Führung von Konsole und Traverse.
• Alle Führungen gehärtet, geschliffen und zentral geschmiert.
• Der komplette Antrieb ist in die schwere obere Traverse integriert für effiziente Leistungsübertragung und geringe Vibrationen.
• Universalfräskopf mit 2 Schwenkachsen ermöglicht Positionierung der Spindel in nahezu jedem Raumwinkel und schnelles Umlegen in Horizontallage.
• Robustes 2-stufiges Getriebe, gehärtet und geschliffen, für stufenlos variables breites Drehzahlband und leisen Lauf.
• Leistungsstarke Servomotoren ermöglichen stufenlos verstellbare Vorschubgeschwindigkeiten und Eilgänge auf allen Achsen.
• Vorgespannt Kugelgewindetriebe in allen Achsen für präzise, spielfreie Positionierung mit minimalem Verschleiß.
• Elektronische Spindellastanzeige zur effizienten Ausnutzung von Maschine und Werkzeug und Vermeidung von Überlasten.
• Elektronische Handräder an allen Achsen und Joystick-Bedienung für feinfühlige Bewegung und hohen Bedienkomfort.
• Positioniersteuerung zum Abfahren vorgewählter Strecken auf allen Achsen; elektronische Anschläge (3 Positionen je Achse) speicherbar.
• Integrierte Positionsanzeige mit Glasmaßstäben; X.Pos 3.2 Anzeige verfügbar.
• Serienausstattung: Kühlsystem, LED-Arbeitsleuchten und Bedienwerkzeuge.

Arbeitsbereich
Tischabmessungen: 1.235 mm x 460 mm
Tischbelastbarkeit: 800 kg
T-Nuten, Anzahl: 5 Stück
T-Nuten, Breite: 18 mm
T-Nuten, Abstand: 80 mm

Verfahrwege
Verfahrweg X-Achse: 900 mm
Verfahrweg Y-Achse: 650 mm
Verfahrweg Z-Achse: 450 mm

Fräskopf
Drehzahlbereich (2): 30-390 / 390-2050 1/min
Spindelaufnahme: SK 40 DIN 2080
Schwenkwinkel: 360°
Abstand Spindelmitte - Tisch: 30 mm - 480 mm

Eilgang
Eilgang X-Achse: 2.200 mm/min
Eilgang Y-Achse: 2.200 mm/min
Eilgang Z-Achse: 1.100 mm/min

Vorschub
Vorschubgeschwindigkeit X-Achse: 10 mm/min - 1.000 mm/min
Vorschubgeschwindigkeit Y-Achse: 10 mm/min - 1.000 mm/min
Vorschubgeschwindigkeit Z-Achse: 5 mm/min - 640 mm/min

Antriebsleistungen
Motorleistung Hauptantrieb: 7,5 kW
Motorleistung Vorschub X-Achse: 3,6 kW
Motorleistung Vorschub Y-Achse: 3,6 kW
Motorleistung Vorschub Z-Achse: 5,5 kW
Motorleistung Kühlmittelpumpe: 0,13 kW

Maße und Gewichte
Abmessungen (L x B x H): 2 m x 2,5 m x 2 m
Gewicht: 4.000 kg

Merkmale / Spezifikationen

• Modell: Servomill® UWF 900
• Brand: KNUTH
• Spindelaufnahme: SK 40 DIN 2080
• Drehzahlbereich: 30-2050 1/min (2-stufig)
• Verfahrwege X / Y / Z: 900 / 650 / 450 mm
• Tischmaße: 1.235 x 460 mm
• Tischbelastbarkeit: 800 kg
• Eilgang X / Y / Z: 2.200 / 2.200 / 1.100 mm/min
• Vorschubbereiche X / Y / Z: 10–1.000 / 10–1.000 / 5–640 mm/min
• Gewicht: ca. 4.000 kg
