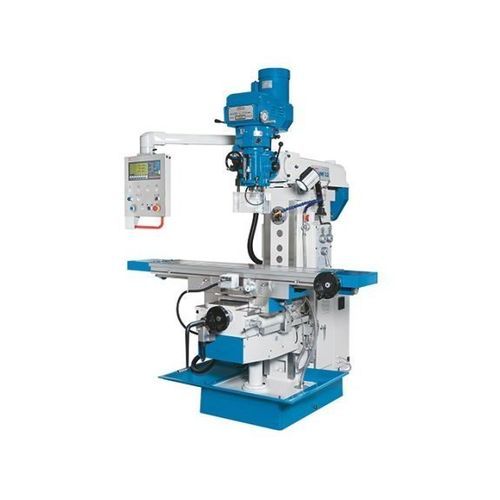

3-Achsen-Fräsmaschine VHF 3.2

universellmit schwenkbarer Spindelmit Servoantrieb

Overview
Die vielseitige Universal-Fräsmaschine ergänzt das bewährte Topmodell der VHF-Baureihe. Die Kombination aus Horizontalspindel, schwenkbarem Vertikalfräskopf und großem Aufspanntisch sowie ein erweiterter Drehzahlbereich und stufenlos regelbarer Servovorschub vergrößern das Einsatzspektrum der VHF-Reihe. In Verbindung mit der umfangreichen Ausstattung eignet sich das Modell für das Fräsen in Reparaturwerkstätten sowie in Ausbildungs- und Fertigungsbereichen.

Highlights

• Schwenkbarer Fräskopf mit automatischem Pinolenvorschub
• Horizontalspindel mit eigenem Antrieb
• Schwenkbarer Frästisch
• Servomotor für stufenlos regelbaren Vorschub in allen Achsen
• Umfangreiches Standardzubehör

Technical tables
Working area
Table set up area — 1.370 mm x 320 mm
Table load capacity (max.) — 300 kg
Table swivel range r/l — 45 deg
Number of T-slots — 3 positions
T-slot (width x spacing) — 14 mm x 80 mm

Travels
Travel X-axis — 1.000 mm
Travel Y-axis — 360 mm
Travel Z-axis — 400 mm

Vertical milling head
Spindle mount (vertical) — SK 40 DIN 2080
Throat — 178 mm - 868 mm
Vertical spindle-to-table surface distance — 160 mm - 560 mm
Milling head swivel range — 90 deg
Cutter head tilt angle — 45 deg
Spindle speed (infinitely variable) (L) — 70 1/min - 450 1/min
Spindle speed (infinitely variable) (H) — 450 1/min - 3.600 1/min

Rapid feed
Rapid feed X- / Y-axis — 1.335 mm/min
Rapid feed Z-axis — 1.000 mm/min

Horizontal milling head
Spindle speeds — 35 1/min - 1.500 1/min
Spindle mount — SK 40 DIN 2080
Horizontal spindle-to-table surface distance — 75 mm - 475 mm

Feed
Feed speed X-axis — 30 mm/min - 830 mm/min
Feed speed Y-axis — 30 mm/min - 830 mm/min
Feed speed Z-axis — 23 mm/min - 625 mm/min

Drive capacity
Main drive motor rating (vertical) — 3,7 kW
Main drive motor rating (horizontal) — 3 kW

Measures and weights
Overall dimensions (length x width x height) — 1,9 m x 1,75 m x 2,35 m
Weight — 1.950 kg

Product details

• Schweres Maschinengestell aus hochfestem HT-200 Grauguss mit stabiler Rippenstruktur
• Laufruhiges, präzise gefertigtes Getriebe mit gehärteten und geschliffenen Zahnrädern
• Der Frästisch bietet eine große Aufspannfläche und kann längs geschwenkt werden
• Die Pinole des Fräskopfs verfügt über einen 3-stufigen automatischen Vorschub und eine Tiefenabschaltung; manueller Vorschub möglich
• Vertikalfräskopf schwenkbar für Winkelbohrungen in zwei Richtungen: r + l ±90°; Neigung v + r ±45°
• Stufenlos regelbare Spindeldrehzahl des Vertikalfräskopfs; Vorgelegegetriebe sorgt für hohes Drehmoment
• Vertikal- und Horizontalspindel jeweils mit separatem Antrieb
• Serienmäßiger Außenlagerschutz mit Bronzegleitlager für lange Fräsdorne in der Horizontalspindel
• Kraftvoller Servo-Achsmotor ermöglicht stufenlose Variation der Vorschübe in allen 3 Achsen
• Geringe Nebenzeiten durch schnelle Positionierung des Arbeitstisches und Eilgänge in allen Achsen
• Schwenkbares Bedienpult für komfortable Bedienung
• Kühlmitteleinrichtung und Spänewanne sind serienmäßig enthalten

Technical specifications

• Model: VHF 3.2
• Table set up area: 1.370 mm x 320 mm
• Table load capacity (max.): 300 kg
• Travel X / Y / Z: 1.000 mm / 360 mm / 400 mm
• Vertical spindle: SK 40 DIN 2080, speed range L 70–450 1/min, H 450–3.600 1/min
• Horizontal spindle: SK 40 DIN 2080, speed range 35–1.500 1/min
• Rapid feed X/Y: 1.335 mm/min; Z: 1.000 mm/min
• Feed speeds X/Y/Z: 30–830 / 30–830 / 23–625 mm/min
• Main drive motors: vertical 3.7 kW, horizontal 3 kW
• Table swivel: ±45°; Milling head swivel: 90°; Cutter tilt: ±45°
• Overall dimensions (L×W×H): 1,9 m x 1,75 m x 2,35 m
• Weight: 1.950 kg
