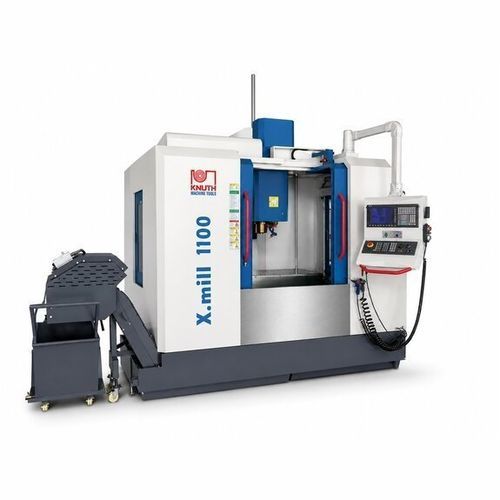

CNC-Fräsmaschine / 3-Achs X.mill 1100

vertikalSK4024 Werkzeuge

Produktbeschreibung
Das X.mill 1100 ist ein Vertikalbearbeitungszentrum mit C‑Gestell und Siemens SINUMERIK 828D, ausgelegt für industriellen Mehrschichtbetrieb. Es bietet einen X‑Verfahrweg von 1.100 mm, eine SK40‑Spindelaufnahme und einen 24‑fach Werkzeugwechsler für flexible Fertigungszellen.

Highlights

• C‑Gestell Vertikalbearbeitungszentrum, Modell X.mill 1100
• Siemens 828D Steuerung mit Siemens Antrieben
• Spindel SK40 bis 10.000 1/min
• 24‑fach vertikaler Werkzeugwechsler mit Doppelarmgreifer
• Verfahrwege X/Y/Z: 1.100 / 600 / 600 mm; Tisch 1.200 x 600 mm, max. Belastung 800 kg

Konstruktion

• Steifes C‑Gestell für hohe Stabilität und reproduzierbare Ergebnisse
• Vollgekapselte Linearführungen und präzise Kugelgewindetriebe an allen Achsen für hohe Genauigkeit
• Tisch für verschieden große Werkstücke; optimierter Zugang zur Reduzierung der Rüstzeiten
• Ausgelegt für kontinuierlichen, wartungsarmen Mehrschichtbetrieb

Hauptspindel und Antriebe

• Mehrlagernde Spindel zur Aufnahme und Ableitung von Bearbeitungskräften
• Riemengetriebene Spindeleinheit mit Drehzahl bis 10.000 1/min
• Spindelaufnahme SK40 für breite Werkzeugauswahl

Werkzeugwechsler

• 24‑fach Werkzeugwechsler erhöht Produktivität und Flexibilität
• Vertikale Bauweise mit Doppelarmgreifer für schnelle Werkzeugwechsel und platzsparende Lagerung
• Massive Bauweise erlaubt Einsatz schwerer Werkzeuge

Ausstattung und Hilfssysteme

• Elektronisches Handrad für präzise Einrichtung
• Geschlossener Schaltschrank mit Wärmetauscher zur Temperaturführung
• Vollständig gekapselter Arbeitsraum, bereit für Absauganlagen
• Handsprühpistolen für Kühlmittel und Druckluft; automatische Zentralschmierung

Steuerung
Ausgestattet mit Siemens SINUMERIK 828D und Siemens Antrieben; SINUMERIK Operate Oberfläche für anspruchsvolle Fräszyklen.

Technische Daten

• Modell: X.mill 1100
• Maschinentyp: Vertikalbearbeitungszentrum, C‑Gestell
• Tisch: 1.200 x 600 mm, max. Belastung 800 kg; T‑Nuten: 5 x 18 mm x 125 mm
• Verfahrwege (X/Y/Z): 1.100 / 600 / 600 mm
• Spindeldrehzahl: bis 10.000 1/min; Spindelaufnahme: SK40
• Eilgang X/Y: 24.000 mm/min; Z: 20.000 mm/min
• Vorschub max.: 10.000 mm/min
• Werkzeugmagazin: 24 Plätze; max. Werkzeug Ø x L: 75 mm x 150 mm
• Positioniergenauigkeit X/Y: ±0,004 mm; Wiederholgenauigkeit X/Y: ±0,002 mm
• Hauptantrieb dauerhaft: 11 kW
• Abmessungen (L x B x H): 3,95 m x 2,25 m x 3,66 m; Gewicht: 6.400 kg
