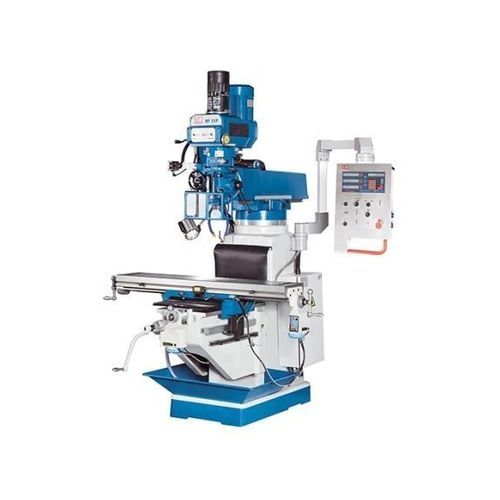

3-Achsen-Fräsmaschine MF 5 VP

universellfür Stahlfür Nichteisenmetalle

Kurzbeschreibung
Die MF 5 VP ist eine universelle Mehrzweck-Fräsmaschine für das industrielle Bearbeiten von Stahl und NE‑Metallen. Topmodell der MF‑Baureihe mit SK 40 Werkzeugaufnahme und rund 30 % höherem Eigengewicht zur Erhöhung der Steifigkeit. X‑ und Y‑Achsen verfügen über stufenlos regelbare Vorschubgeräte; der schwenkbare Vertikalfräskopf bietet ein breites Drehzahlband. Zur Serienausstattung gehören ein vierstufiger automatischer Pinolenvorschub, pneumatische Werkzeugklemmung und eine große Aufspannfläche für Werkstücke und Spannmittel.

Highlights

• Schwenkbarer Vertikalfräskopf mit Pinolenvorschub
• Pneumatische Werkzeugklemmung
• Stufenlos regelbare Spindeldrehzahl
• Tisch-/Achsvorschub mit Eilgang
• Schwere Ausführung mit breiten Führungen

Produktdetails

• Hauptmotorleistung: 3,75 kW
• Spindelaufnahme: SK 40 (DIN 2080 / ISO 40)
• Drei automatische Pinolenvorschübe sowie Hand-Grob-/Feinvorschub
• Pinole mit Mikrometertiefenanschlag
• Umkehrschalter für Rechts-/Linkslauf
• Spindelbremse
• Stufenlos regelbare Drehzahlen
• Kopf schwenkbar ±90° rechts/links
• Tischvorschub TV 1000 in X und Y, stufenlos mit Eilgang
• Kühlmitteleinrichtung und Spänewanne
• Zentralschmierung

3-Achs Positionsanzeige (X.Pos 3.2) — Merkmale & Vorteile

• Erhöhte Positionsgenauigkeit
• Niedrigere Fehlerquote und höhere Prozesssicherheit
• Kürzere Taktzeiten und Produktivitätsgewinn
• Gut ablesbares Display und bedienerfreundliche Tastatur
• Auflösung: 0,01 / 0,005 mm
• Default‑Koordinaten und Achsenhaltung bei ausgeschaltetem Display
• Bohrkreisberechnung und Taschenrechnerfunktion
• Speicher für 10 Werkzeuge, Umschaltung Radius/Durchmesser, mm/Zoll‑Konvertierung
• Wartungsfreier Betrieb und einfache Erweiterung

Serienausstattung

• 3‑Achsen Positionsanzeige X.Pos 3.2
• Tischvorschub TV 1000 für X‑ und Y‑Achse
• Pneumatische Werkzeugklemmung
• Spänewanne
• Kühlmitteleinrichtung
• Zentralschmierung
• Abdeckung für horizontale Führungen
• Betriebswerkzeug
• Bedienungsanleitung

Technische Daten
Arbeitsbereich
Tischaufspannfläche: 1.370 mm x 250 mm
Max. Tischbelastung: 350 kg

Verfahrwege
Verfahrweg X: 800 mm
Verfahrweg Y: 390 mm
Verfahrweg Z: 380 mm

Vertikalfräskopf
Spindeldrehzahl (vertikal): 70 1/min - 3.600 1/min
Spindelaufnahme: SK 40 (DIN 2080 / ISO 40)
Pinolenhub: 127 mm

Vorschub
Pinolenvorschübe: (3) 0,04 / 0,08 / 0,15 mm/U

Antriebsleistung
Motorleistung Hauptantrieb: 3,75 kW

Abmessungen und Gewicht
Gesamtmaße (L x B x H): 2,54 m x 2,16 m x 2,24 m
Gewicht: 1.590 kg

Merkmale / technische Daten

• Modell: MF 5 VP
• Spindelaufnahme: SK 40 (DIN 2080 / ISO 40)
• Hauptmotor: 3,75 kW
• Drehzahlbereich Spindel: 70 - 3.600 1/min
• Pinolenhub: 127 mm; Vorschübe: 0,04 / 0,08 / 0,15 mm/U
• Verfahrwege X x Y x Z: 800 x 390 x 380 mm
• Tischfläche: 1.370 x 250 mm; max. Tischbelastung: 350 kg
• Ausstattung: schwenkbare Kopf ±90°, pneumatische Werkzeugklemmung, 4‑stufiger automatischer Pinolenvorschub, TV 1000 Tischvorschub mit Eilgang, Kühlmitteleinrichtung, Spänewanne, Zentralschmierung, breite Führungen
