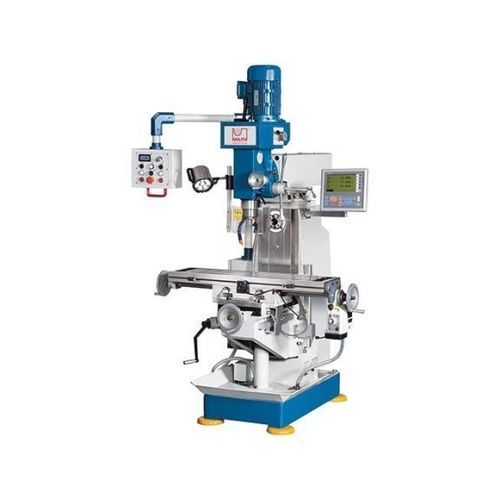

3-Achs-Fräsmaschine VHF 1.1

horizontalvertikaluniversell

Beschreibung
Die Universal‑Fräsmaschine der VHF‑Baureihe ist mit einer Horizontalspindel, einem schwenkbaren Vertikalfräskopf und einem groß dimensionierten Aufspanntisch ausgestattet. Spindeldrehzahl und Vorschub in X sind stufenlos einstellbar. Mit ihrem umfangreichen Serienzubehör eignet sich das Modell für Ausbildungsabteilungen, Reparatur‑ und Modellbauwerkstätten.

Hauptmerkmale

• Schwenkbarer Fräskopf mit manuellem Pinolenvorschub
• Horizontalfrässpindel mit eigenem Antrieb
• Stufenlos regelbare Spindeldrehzahl
• Vorschub auf der X‑Achse (automatischer Vorschub + stufenlos regelbare Geschwindigkeit)
• Umfangreiches Standardzubehör (Kühlmittelanlage, Späneschale, Arbeitsleuchte, Werkzeuge)

Arbeitsbereich
Bohrleistung: 25 mm
Fräsdurchmesser in Stahl (max.): 18 mm
Tischaufspannfläche: 1.000 mm x 240 mm
Tischbelastbarkeit (max.): 150 kg
Tischwinkelverstellung max. (links/rechts): 30°/40°

Verfahrwege
Verfahrweg X‑Achse: 535 mm
Verfahrweg Y‑Achse: 160 mm
Verfahrweg Z‑Achse: 300 mm

Vertikalfräskopf
Spindeldrehzahl (vertikal): 100 1/min - 2.000 1/min
Spindelaufnahme: SK 40 DIN 2080
Pinolenhub: 120 mm
Ausladung: 200 mm - 700 mm
Abstand Spindelnase - Tischoberfläche: 65 mm - 385 mm

Horizontalfrässpindel
Spindeldrehzahl (horizontal): 60 1/min - 1.350 1/min
Abstand Horizontalspindel - Tischoberfläche: 0 mm - 300 mm

Antriebsleistungen
Motorleistung Horizontalspindel: 2,2 kW
Motorleistung Vertikalspindel: 1,5 kW

Maße und Gewichte
Abmessungen (L x B x H): 1,38 m x 1,22 m x 2,15 m
Gewicht: 1.000 kg

Technische Daten

• Modell: VHF 1.1
• Spindelaufnahmen: SK 40 (vertikal); Horizontalspindel mit eigenem Antrieb
• Vertikalspindel: 100 - 2.000 1/min; Horizontalspindel: 60 - 1.350 1/min
• Pinolenhub: 120 mm
• Tischfläche: 1.000 mm x 240 mm; Tischbelastung: 150 kg
• Tischneigung: bis 30°/40° (links/rechts)
• Verfahrwege (X/Y/Z): 535 mm / 160 mm / 300 mm
• Abstand Horizontalspindel - Tisch: 0 - 300 mm
• Abstand Spindelnase - Tisch: 65 - 385 mm
• Motorleistungen: Horizontal 2,2 kW; Vertikal 1,5 kW
• Abmessungen: 1,38 m x 1,22 m x 2,15 m; Gewicht: 1.000 kg
• Serienausstattung: Kühlmitteleinrichtung, Spänewanne, schwenkbarer Fräskopf, X‑Achsen Vorschub, Arbeitsleuchte, Bedienwerkzeug
