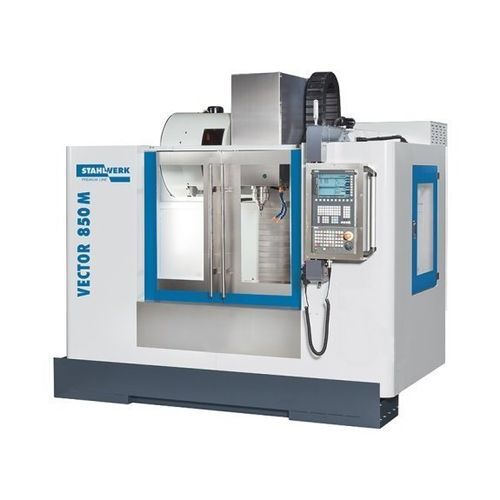

CNC-Bearbeitungszentrum / 3-Achs VECTOR 850 M Si

vertikalSK4024 Werkzeuge

Übersicht
Der VECTOR 850 M SI ist ein vertikales CNC-Bearbeitungszentrum, ausgelegt für kompakte Mehrschichtproduktion und anspruchsvolle Werkstückbearbeitung. Konstruiert mit FEM-Analyse und gefertigt unter strenger Qualitätskontrolle; Maschinengestell aus Meehanite-Guss und Delta-Säule für erhöhte Steifigkeit und thermische Stabilität.

Highlights

• Extra breite Y-förmige Meehanite-Säule für maximale Stabilität
• Kühlmittel durch Spindel (30 bar) für bessere Spanabfuhr und Werkzeugstandzeiten
• Doppelarm-Wechsler mit 24 Plätzen für hohe Flexibilität
• Für den Mehrschichtbetrieb ausgelegt
• Vielfältige Anpassungs- und Automatisierungsoptionen; 2 Jahre Gewährleistung (Standard)

Maschinenaufbau

• Starre C‑Frame‑Konstruktion mit tiefem Schwerpunkt und kompakter Stellfläche
• 30 mm vorgespannte Kugelgewindespindeln und digitales Antriebspaket für steifen Tischantrieb und hohes Drehmoment
• Linearführungen in X, Y und Z für hohe Genauigkeit und niedrige Reibung (Roller‑Varianten verfügbar)
• Platzsparendes Layout mit breiten Fronttüren für einfachen Zugang

Spindel

• Mehrfach gelagerte Spindel zur besseren Aufnahme und Ableitung von Kräften
• Spindelaufnahme: SK 40 ISO 7388-1 (DIN 69871)
• Standarddrehzahl: 10.000 1/min; konstantes Drehmoment: 57 Nm
• Spindellager: 7012 x 4; Antrieb: Riemenantrieb

Werkzeug

• Wechsler-Typ: Doppelarm
• Anzahl Werkzeugplätze: 24; Werkzeugwahl: Memory random
• Max. Werkzeuggröße Ø x L: 80 mm x 300 mm; Max. Werkzeuggewicht: 7 kg
• Werkzeugwechselzeit Werkzeug/Werkzeug: 1,8 s; Span/Span: 3,9 s

Steuerung / Software (Siemens SINUMERIK 828D)

• Kompakte, robuste Steuerung mit ShopMill für schnelle Programmierung
• ProgramGUIDE und SINUMERIK MDynamics mit Advanced Surface für Serienfertigung und Formenbau
• Animated Elements, grafische Hilfen, 3D-Simulation und moderne Datenübertragung via USB, CF und Ethernet
• Optionen: Messzyklen, Restmaterialerkennung, simultane Aufzeichnung

Technische Daten (Tabellen)
Arbeitsbereich
Tischabmessungen — 1.000 mm x 550 mm
Tischbelastbarkeit — 800 kg
Abstand Spindelnase - Tischoberfläche — 150 mm - 700 mm
Spindelmitte - Säule — 619 mm

Verfahrwege
Verfahrweg X-Achse — 850 mm
Verfahrweg Y-Achse — 550 mm
Verfahrweg Z-Achse — 550 mm
Führungsbahn — Roller (Varianten verfügbar)

Hauptspindel
Spindeldrehzahl — 10.000 1/min
Spindelaufnahme — SK 40 ISO 7388-1 (DIN 69871)
Drehmoment, konstant — 57 Nm
Spindellager — 7012 x 4
Antriebsart — Riemenantrieb

Eilgang
Eilgang X-/Y-Achse — 36.000 mm/min
Eilgang Z-Achse — 15.000 mm/min

Vorschub
Arbeitsvorschub — 10.000 mm/min

Werkzeugträger (Zusammenfassung)
Typ — Doppelarm
Anzahl Plätze — 24
Werkzeugwahl — Memory random
Werkzeuggröße Ø x L (max.) — 80 mm x 300 mm
Werkzeuggewicht max. — 7 kg
Wechselzeit WZW/WZW — 1,8 s
Wechselzeit Span/Span — 3,9 s

Genauigkeiten
Wiederholgenauigkeit — ± 0,003 mm (± 0.00012")
Positioniergenauigkeit — ± 0,005 mm (± 0.0002")

Antriebsleistung
Hauptantrieb, Dauerleistung — 9 kW
Gesamtleistungsaufnahme — 20 kVA
Spannung — 400 V
Netzfrequenz — 50 Hz

Maße und Gewicht
Abmessungen (L x B x H) — 2,42 m x 2,20 m x 2,70 m
Gewicht — 4.300 kg

Zusätzliche Details

• Breite Fronttüren für einfachen Zugang und Be- / Entladung
• Optionale Spindel-Upgrades (Direct drive, höhere Drehzahlen) und BT40-Varianten
• Passende Zubehör- und Messsysteme (Renishaw, Toolsetter, Drehachsen)

Spezifikationen

• Modell — VECTOR 850 M SI
• Typ — Vertikales CNC-Bearbeitungszentrum (Vector M Series)
• Verfahrwege X/Y/Z — 850 / 550 / 550 mm
• Tisch — 1.000 x 550 mm; Belastung 800 kg
• Wechsler — Doppelarm, 24 Plätze
• Steuerung — Siemens SINUMERIK 828D
