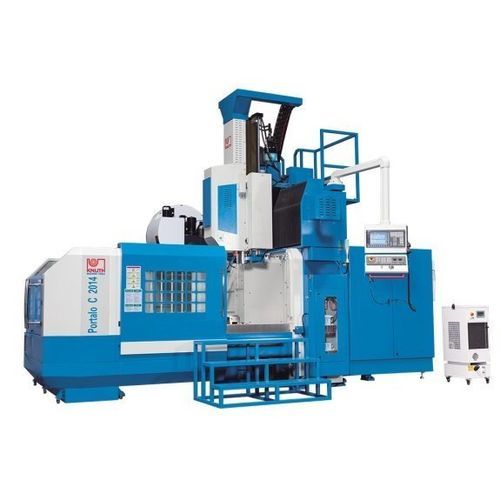

CNC-Fräsmaschine / 3-Achs Portalo C 2014 CNC

vertikalmit mobilem TischPortal

Übersicht
Der Portalo C 2014 CNC ist eine CNC-Portalfräsmaschine, die für die präzise Bearbeitung großer und schwerer Werkstücke ausgelegt ist. Die Maschine verfügt über ein feststehendes Portal und einen verfahrbaren Tisch und eignet sich für schwere Zerspanung sowie Hochgeschwindigkeitsbearbeitung komplexer Formen. Umfangreiche Serienausstattung ermöglicht die Anpassung an spezifische Fertigungsanforderungen.

Highlights

• Hohe Tischbelastbarkeit (bis zu 4.000 kg)
• Große Arbeitsfläche (Tisch 2.000 x 1.200 mm)
• Steifes, feststehendes Portal für dauerhafte Stabilität
• 24-fach Werkzeugmagazin mit Doppelarmgreifer
• Renishaw Messsysteme für Werkzeug und Werkstück

Produktdetails
Der verfahrbare Aufspanntisch in Kombination mit dem festen Portal ermöglicht die Bearbeitung großer und schwerer Werkstücke bei effizienter Zugänglichkeit und Rüstzeiten.

Portal

• Extra-stabiles Portal und Führungsmaßnahmen für lange Verfahrwege
• Kombination aus Linearführungen und Flachführungen für hohe Lebensdauer und höhere Bearbeitungsgeschwindigkeiten
• Vorgelegte Kugelgewindetriebe und bewährte Servomotoren für dynamische Vorschübe und Eilgang auf allen Achsen

Hauptspindel

• Hohe Antriebsleistung und breites Drehzahlband liefern die erforderlichen Drehmomentreserven für schwere Zerspanung (6.000 1/min, SK 50)

Werkzeugwechsler

• Robustes 24-Stationen Werkzeugmagazin mit Doppelarmgreifer für schnelle Werkzeugwechsel und flexible Fertigung

Steuerung

• Siemens 828D Steuerung: intuitive Programmierung und branchenübliche Unterstützung
• Siemens Shopmill Software in der Serienausstattung zur vereinfachten Erstellung von Konturen und Werkstückprogrammen

Ausstattung

• Große Schiebetüren für bequemen Zugang und einfaches Rüsten
• Renishaw Messsysteme zur Werkzeug- und Werkstückvermessung zur Reduzierung von Stillstandszeiten und Ausschuss
• Leistungsfähiges Kühlsystem mit Späneförderer für effiziente Späneentsorgung
• Automatische Zentralschmierung zur Vereinfachung der Wartung

Technische Daten
Arbeitsbereich
Tischabmessungen: 2.000 mm x 1.200 mm
Tischbelastbarkeit (max.): 4.000 kg
Spindelnasen- bis Tischoberflächen-Abstand: 150 mm - 950 mm
Säulenabstand: 1.400 mm

Verfahrwege
Verfahrweg X-Achse: 2.100 mm
Verfahrweg Y-Achse: 1.400 mm
Verfahrweg Z-Achse: 800 mm

Hauptspindel
Spindeldrehzahl: 6.000 1/min
Spindelaufnahme: SK 50 ISO 7388-1 (DIN 69871)
Spindeldurchmesser: 190 mm

Eilgang
Eilgang X: 12 m/min
Eilgang Y: 12 m/min
Eilgang Z: 10 m/min

Vorschub
Arbeitsvorschub: 8.000 mm/min

Werkzeugmagazin
Anzahl Werkzeugplätze: 24 Positionen

Genauigkeiten
Positioniergenauigkeit: 0,005/300 mm
Wiederholgenauigkeit: 0,005/1000 mm

Antriebsleistung
Motorleistung Hauptantrieb: 26 kW
Hauptantrieb, Dauerleistung: 22 kW

Maße und Gewicht
Gesamtmaße (L x B x H): 6,3 m x 4,15 m x 4,45 m
Gewicht: 16.000 kg
