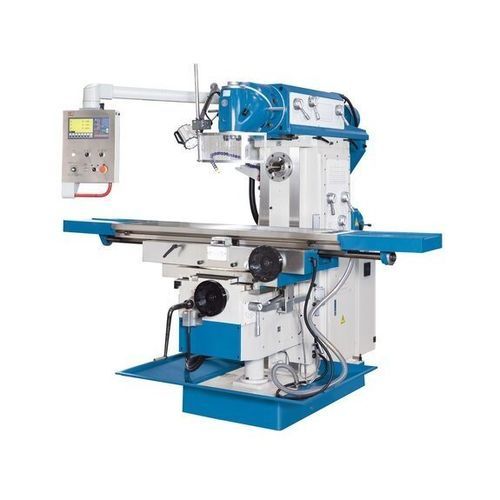

3-Achsen-Fräsmaschine UWF 6

horizontalvertikaluniversell

Produktbeschreibung
Die Universalfräsmaschine UWF 6 ist das größte Modell der UWF-Baureihe. Für konventionelle Fräsarbeiten an großen Werkstücken ausgelegt, bietet sie verlängerte Verfahrwege, eine breite Tischfläche und sowohl vertikale als auch horizontale Spindeloptionen für flexible Einsatzmöglichkeiten.

Highlights

• Universalfräskopf in 2 Ebenen schwenkbar (360°)
• Horizontalspindel mit eigenem Antrieb
• Schwenkbarer Frästisch (bis 45°)
• Servo-Vorschub in allen Achsen mit hohen Eilgängen
• Umfangreiches Standardzubehör (Kühlmitteleinrichtung, Spänewanne, 3-Achs-Positionsanzeige)

Arbeitsbereich
Tischabmessungen: 1.600 mm x 360 mm
Tischbelastbarkeit (max.): 500 kg
Anzahl T-Nuten: 3
T-Nuten (Breite x Abstand): 18 mm x 80 mm

Verfahrwege
Verfahrweg X-Achse: 1.300 mm
Verfahrweg Y-Achse: 300 mm
Verfahrweg Z-Achse: 400 mm

Fräskopf
Drehzahlbereich (vertikal): 60 1/min - 1.750 1/min
Spindelaufnahme: SK 50 (DIN 2080)
Schwenkwinkel: 360°
Verfahrweg Oberbalken: 550 mm
Abstand Spindelmitte - Tisch: 190 mm - 590 mm

Eilgang
Eilgang X-Achse: 1.200 mm/min
Eilgang Y-Achse: 800 mm/min
Eilgang Z-Achse: 600 mm/min

Horizontalfrässpindel
Drehzahl (horizontal): 60 1/min - 1.800 1/min
Spindelaufnahme: SK 50 (DIN 2080)
Abstand Horizontalspindel - Tischoberfläche: 20 mm - 420 mm
Abstand Spindelachse - Oberbalken: 200 mm

Vorschub
Vorschubgeschwindigkeit X: 30 mm/min - 750 mm/min
Vorschubgeschwindigkeit Y: 20 mm/min - 500 mm/min
Vorschubgeschwindigkeit Z: 15 mm/min - 375 mm/min

Antriebsleistungen
Motorleistung Horizontalspindel: 5,5 kW
Motorleistung Vertikalspindel: 4 kW

Maße und Gewicht
Maße (L x B x H): 2,52 m x 2,10 m x 2,00 m
Gewicht (netto): ca. 2.950 kg

Serienausstattung und Konstruktionsmerkmale

• Maschinenbett aus HT-200 Grauguss mit Rippen für hohe Steifigkeit
• gehärtete und geschliffene Führungsbahnen für dauerhafte Präzision
• schwenkbarer Tisch bis 45° mit großer Aufspannfläche
• separate Antriebe für vertikale und horizontale Spindel
• Gegenhalter mit Bronzebuchse für lange Fräser
• 3-Achs-Positionsanzeige, Werkzeugspeicher und mm/Zoll-Umschaltung
• Kühlmitteleinrichtung, Spänewanne und Arbeitsleuchte serienmäßig

Technische Daten

• Modell: UWF 6
• Typ: Universalfräsmaschine
• Tisch: 1.600 x 360 mm
• Tischbelastung: 500 kg
• Verfahrwege (X / Y / Z): 1.300 / 300 / 400 mm
• Eilgänge (X / Y / Z): 1.200 / 800 / 600 mm/min
• Vertikalspindel: SK 50 (DIN 2080), 60–1.750 1/min, Motor 4 kW
• Horizontalspindel: SK 50 (DIN 2080), 60–1.800 1/min, Motor 5,5 kW
• Oberbalkenhublänge: 550 mm
• Spindelmitte - Tisch: 190–590 mm
• Maße: 2,52 m x 2,10 m x 2,00 m
• Gewicht: ca. 2.950 kg
