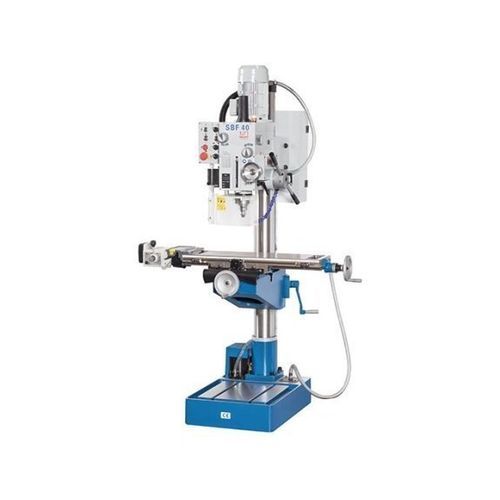

Vertikale Bohr- und Fräsmaschine SBF 40 TV 1000

für Stahlvariable Drehzahlkompakt

Produktübersicht
Die SBF 40 TV 1000 ist eine kombinierte Bohr‑ und Fräsmaschine für Werkstatt und Kleinserien. Sie ermöglicht leistungsstarkes Bohren in Stahl und das Fräsen von Stahl sowie NE‑Metallen und bietet eine kompakte Maschine mit großem Drehzahlbereich und einstellbaren Vorschüben.

Hauptmerkmale

• Stufenlos verstellbarer Vorschub in X für koordiniertes Bohren und leichtes Fräsen
• Automatischer Bohrvorschub mit Tiefenanzeige
• Getriebefräskopf für leistungsstarke Zerspanung
• Schwenkbarer Kopf für Neigungsbearbeitung bis ±45°

Details / Zusatzausstattung

• Kombinierte Bohr‑ und Fräsfunktion für flexible Werkstattanwendungen
• Großer Kreuztisch mit automatischem, stufenlos regelbarem Vorschub in X
• Laufruhiges Ölbadgetriebe für lange Lebensdauer
• Spindellagerung ausgelegt für dauerhafte Belastungen
• Manueller Bohrvorschub umschaltbar auf Feinverstellung über Handrad
• Zuschaltbarer autom. Vorschub mit 3 Gängen
• Höhenverstellbarer Getriebekopf und Tisch
• Tischführungen mit Keilleisten fein einstellbar
• Getriebekopf beidseitig schwenkbar; Fräseraufnahmen per M16 Zugstange gesichert
• Gewindeschneideinrichtung und integrierte Kühlmitteleinrichtung

Technische Daten (Auszug)
Arbeitsbereich
Tischaufspannfläche: 730 mm x 210 mm
Tischbelastbarkeit (max.): 100 kg
T-Nuten Tisch, Anzahl: 3
T-Nuten Tisch (Breite x Abstand): 14 mm x 63 mm
T-Nuten-Fuß (Anzahl): 2
T-Nuten-Fuß (Breite x Abstand): 14 mm x 200 mm
Pinolenhub: 120 mm
Ausladung: 278 mm
Säulendurchmesser: 115 mm
Abstand Spindelnase - Tischoberfläche: 600 mm
Abstand Spindelnase - Fuß: 1.180 mm
Bohrleistung Stahl (ST37): 40 mm
Schwenkbereich Kopf: ±45°
Gewindebohrleistung Stahl (ST37): M16

Verfahrwege
Verfahrweg X-Achse: 500 mm
Verfahrweg Y-Achse: 190 mm
Verfahrweg Z1-/Z2-Achse: 530 mm

Hauptspindel
Drehzahlbereich: 75 1/min - 3.200 1/min
Spindelaufnahme: MK 4 (DIN 228)

Eilgang
Eilgang: 600 mm/min

Vorschub
Arbeitsvorschub: 0 mm/min - 420 mm/min (X-stufenlos regelbar)

Antriebsleistungen
Motorleistung Hauptantrieb: 1,5 / 1,1 kW
Motorleistung Kühlmittelpumpe: 0,04 kW

Maße und Gewichte
Abmessungen (L x B x H): 0,83 m x 0,76 m x 1,85 m
Gewicht: 390 kg

Merkmale / Technische Spezifikationen

• Modell: SBF 40 TV 1000
• Typ: Bohr‑Fräsmaschine / Universelle Fräs‑/Bohrmaschine
• Tischfläche: 730 x 210 mm; 3 T‑Nuten
• Max. Tischbelastung: 100 kg
• Verfahrwege (X / Y / Z): 500 mm / 190 mm / 530 mm
• Pinolenhub 120 mm; Ausladung 278 mm
• Spindeldrehzahl: 75 - 3.200 1/min; Spindelaufnahme: MK4 (DIN 228)
• Bohrleistung Stahl: 40 mm; Gewindebohrleistung: M16
• Eilgang 600 mm/min; Arbeitsvorschub X/Y 0 - 420 mm/min
• Hauptmotor: 1,5 / 1,1 kW; Kühlmittelpumpe: 0,04 kW
• Abmessungen: 0,83 x 0,76 x 1,85 m; Gewicht: 390 kg
