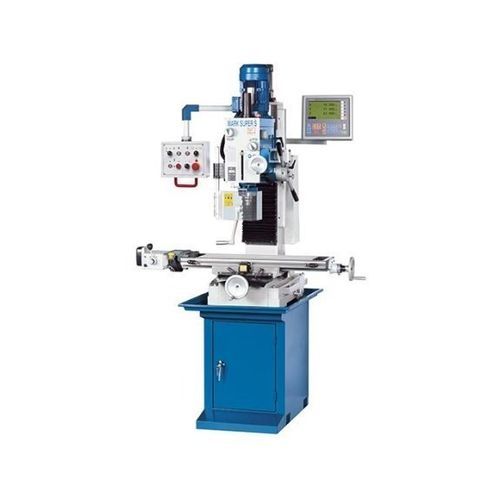

Vertikale Bohr- und Fräsmaschine Mark Super S

3-Achsfür Stahlvariable Drehzahl

Übersicht
Die Mark Super S ist eine kompakte Bohr‑Fräsmaschine zum Bohren und Fräsen von Stahl und Nichteisenmetallen. Sie verbindet kraftvollen Antrieb, schwenkbaren Kopf und ein breites Drehzahlband für Einzelstücke, Kleinserien und Werkstätten.

Hauptmerkmale

• Stufenlos regelbarer Vorschub in X für präzise Längsbewegungen
• Automatischer Bohrvorschub mit digitaler Tiefenanzeige
• Getriebefräskopf für zerspanungsstarke Bearbeitungen
• Schwenkbarer Kopf (±45°) für verschiedene Bearbeitungswinkel
• Stufenlose Spindeldrehzahl mit Digitalanzeige (SV‑Modell)

Funktionen / Details

• Motorische Höhenverstellung des Fräskopfes mit Handkurbel zur exakten Positionierung
• Handrad für Pinolenfeinzustellung
• Digitale Tiefenanzeige für den Pinolenhub
• Gewindeschneideeinrichtung mit einstellbarem Drehrichtungswechsel
• Gehärtete Zahnstangen und Wellen für leisen Lauf und lange Lebensdauer
• Stabiles Untergestell mit integriertem Staufach
• Stufenloser Vorschubantrieb in X serienmäßig
• Mark Super SV: zwei Getriebestufen und hochwertige Frequenzregelung für hohes Drehmoment im gesamten Drehzahlbereich
• Gewählte Spindeldrehzahl wird am Bedienfeld angezeigt
• Optional: 3‑Achsen Positionsanzeige — Auflösung 0,01 / 0,005 mm; Speicher für 10 Werkzeuge; Kreislochberechnung; mm/Zoll‑Konvertierung
• Einfache Erweiterbarkeit und wartungsarme Konstruktion

Technische Daten

• Arbeitsbereich
  Tischabmessungen: 800 mm x 240 mm
  Bohrleistung (Stahl): 32 mm
  Schaftfräsen: 32 mm
  Höhenhub Kopf: 350 mm
  Anzahl T‑Nuten: 3
  T‑Nut Tisch (Breite x Abstand): 14 mm x 80 mm
• Verfahrwege
  Verfahrweg X Achse manuell / automatisch: 560 / 480 mm
  Verfahrweg Y Achse: 190 mm
• Vertikalfräskopf
  Spindelaufnahme: MK 4 (DIN 228)
  Pinolendurchmesser: 75 mm
  Pinolenhub: 120 mm
  Spindelnase‑Tabletten Abstand: 460 mm
  Ausladung: 258 mm
  Schwenkbereich Kopf: ± 45°
  Drehzahlbereich: (12) 75–3200 1/min
• Vorschub
  Pinolenvorschübe: 0,10; 0,18; 0,26 (3) mm/U
• Antriebsleistung
  Motorleistung Hauptantrieb: 1,5 / 1,1 kW
• Abmessungen und Gewicht
  Abmessungen (L x B x H): 1,25 m x 0,95 m x 2,13 m
  Gewicht: 380 kg
