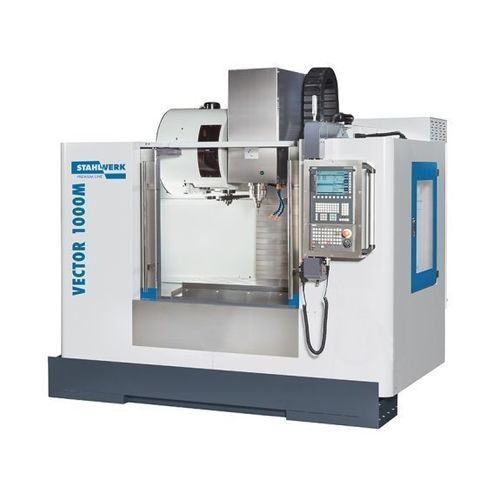

Vertikales CNC-Bearbeitungszentrum VECTOR 1000 M Si

SK4024 Werkzeugekompakt

Übersicht
Der VECTOR 1000 M SI ist ein kompaktes, vorkonfiguriertes vertikales CNC-Bearbeitungszentrum für anspruchsvolle Fertigungsaufgaben. Mit FEM-Analyse entwickelt und unter strengen Qualitätskontrollen gefertigt, kombiniert das Maschinenbett Meehanite-Guss und eine Delta-Säule für hohe Rahmenstabilität. Komponenten und Aufbau sind für Mehrschichtbetrieb und Automatisierungsanbindung ausgelegt.

Highlights

• Extra breite Y-förmige Meehanite-Säule für maximale Steifigkeit
• 30-bar Innenkühlung durch Spindel (CTS) für bessere Späneabfuhr und Oberflächengüte
• 24‑stationiger Doppelarm‑Werkzeugwechsler für hohe Werkzeugkapazität
• Hohe Vorschub- und Eilgangswerte zur Verkürzung der Bearbeitungszeiten
• Steuerung Siemens Sinumerik 828D mit ShopMill und ProgramGUIDE

Maschinenaufbau & Komponenten

• Stabile C‑Frame Konstruktion mit niedrigem Schwerpunkt und kompakter Stellfläche
• 30 mm vorbelastete Kugelumlaufspindeln und digitales Antriebspaket für hohes Drehmoment und stabile Tischführung
• Linearschienen/Rollerführungen in X, Y und Z zur Reduktion von Reibung und Erhöhung der Genauigkeit
• Spindel mit Mehrfachlagerung zur Aufnahme von Bearbeitungskräften

Spindel & Werkzeug

• Spindelaufnahme: SK40 ISO 7388-1 (DIN 69871)
• Drehzahl max.: 10.000 1/min; konstantes Drehmoment: 57 Nm; Spindellager: 7012 × 4
• Werkzeugwechsler: Doppelarm, 24 Plätze; Werkzeug max Ø×L: 80 × 350 mm; Werkzeuggewicht max.: 7 kg
• Wechselzeiten: 1,8 s (Werkzeug/Werkzeug) und 3,9 s (Span/Span)
• 30-bar CTS durch Spindel verfügbar für Hochdruck-Innenkühlung

Steuerung & Software — Siemens Sinumerik 828D

• Kompakte, robuste Bedienfeld‑CNC mit ShopMill für schnelle Einzelteilprogrammierung und ProgramGUIDE für Serien
• SINUMERIK MDynamics mit Advanced Surface für optimierte Oberflächen
• Animated Elements, Messzyklen, DXF-Reader und 4‑achsige simultane Interpolation
• Datenübertragung: USB, CF, Ethernet

Technische Daten

• Arbeitsbereich
  Tischabmessungen: 1.100 × 550 mm
  Tischbelastung: 800 kg
  Spindelnase‑Tisch: 150–700 mm
  Spindelmitte‑Säule: 619 mm
• Verfahrwege
  X: 1.000 mm; Y: 550 mm; Z: 550 mm
  Führung: Roller (lineare Rollenführungen)
• Spindel
  Drehzahl: 10.000 1/min; Aufnahme: SK40; Drehmoment: 57 Nm; Lager: 7012 × 4; Antrieb: Riemenantrieb
• Vorschübe
  Eilgang X/Y: 36.000 mm/min; Eilgang Z: 15.000 mm/min; Arbeitsvorschub: bis 10.000 mm/min
• Werkzeug
  Doppelarmwechsler 24 Plätze; Ø×L max: 80×350 mm; Max Werkzeuggewicht: 7 kg; Wechselzeit WZ/WZ: 1,8 s; Span/Span: 3,9 s
• Genauigkeiten
  Wiederholgenauigkeit: ±0,003 mm; Positioniergenauigkeit: ±0,005 mm
• Antriebsleistung & Elektrik
  Hauptantrieb Dauerleistung: 9 kW; Gesamtleistungsaufnahme: ca. 20 kVA; Spannung: 400 V; Netzfrequenz: 50 Hz
• Maße & Gewicht
  Gesamt (L×B×H): 2,62 × 2,2 × 2,7 m; Gewicht: ≈4.600 kg

Anwendungen & Optionen

• Serienfräsen, Werkzeug‑ und Formenbau, Präzisionsbauteile im Mehrschichtbetrieb
• Optionen: Drehzahl‑Upgrade, BBT/HSK Schnittstellen, Rundtische, verlängerter Z‑Hub, Automatisierungs‑ und Messoptionen
