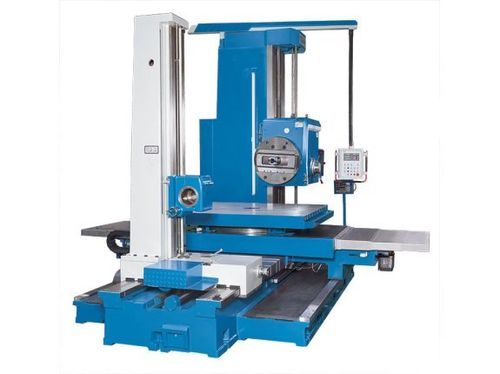

Konventionelles Bohrwerk BO 130

horizontalSäulen

Produktbeschreibung
Die BO 130 ist ein konventionelles Bohr- und Fräswerk mit feststehendem Ständer, ausgelegt für die horizontale mehrseitige Bohr- und Fräsbearbeitung von Werkstücken bis zu 10 t. Der verfahrbare Tisch ist 360° drehbar. Der Bohrkopf fährt an der Säule, die Spindel verfügt über einen langen Hub in W-Richtung. Hohe Antriebsleistung, automatische Vorschübe auf allen Achsen und Eilgänge sorgen für effiziente Zerspanung und kurze Nebenzeiten. Zusätzlich ist das Werk mit einem Planschieber mit langer Hubbahn für Planschlichtungen ausgestattet.

Highlights

• Großer Arbeitsbereich mit W-Achse und Planschieber mit langer Hubbahn
• Gewindeschneideeinrichtung integriert
• Drehbarer Aufspanntisch mit Visiereinrichtung für vier indexierte Positionen
• Teleskop-Edelstahlabdeckungen an allen Führungen

Technische Daten (Kurzfassung)

• Modell: BO 130
• Bohrleistung: 60 mm
• Spindeldurchmesser: 130 mm (Spindelaufnahme SK 50)
• Tischaufspannfläche: 1.600 mm x 1.800 mm
• Tischbelastbarkeit: 10.000 kg
• Drehbereich Tisch: 4 x 90° (360°)
• Abstand Spindelachse — Tischoberfläche: 0 mm – 1.800 mm
• Rotationsgeschwindigkeit Rundtisch: 1,2 1/min
• Verfahrwege X/Y/Z/W: 2.000 / 1.800 / 1.500 / 900 mm
• Planschieberhub: 250 mm
• Drehzahlbereich Spindel: 4 – 800 1/min; Drehmoment (max.): 3.136 Nm
• Planschieberdrehzahl: 2,5 – 125 1/min; Planschieberdrehmoment (max.): 4.900 Nm
• Eilgänge X/Y/W: 2.500 mm/min
• Vorschubbereiche X/Y/Z/W: 0,01 mm/U – 6 mm/U; Vorschub Planschieber: 0,08 mm/min – 12 mm/min
• Ablesegenauigkeit (optisch): 0,005 mm; Ausbohrgenauigkeit: H7 Ra-1,6 µm
• Motorleistungen: Hauptantrieb 15 kW; Servoantrieb 5,5 kW; Hydraulikpumpe 0,37 kW
• Abmessungen (L x B x H): 7,03 m x 4,66 m x 3,8 m; Gewicht: 29.300 kg

Serienausstattung

• 3-Achs-Positionsanzeige X.Pos 3.2 (neue Generation mit integrierten Drehfunktionen)
• Ausrichtkeile
• Zentralschmierung
• Arbeitsleuchte
• Fundamentschrauben
• Bedienwerkzeug und Betriebsanleitung

Optionen

• Bohrwerkzeughalter für Planscheibe (BO 130)
• Fräswerkzeughalter für Planscheibe
• Ausdrehkopf (boring head) für BO 130
• Positionsanzeige für Drehtisch (Winkelanzeige)
• Reitstock — H 2600 mm; Bohrung 220 mm; Hub 1800 mm; Verfahrweg auf Bett 600 mm; Motor 1,1 kW; Gewicht 800 kg
