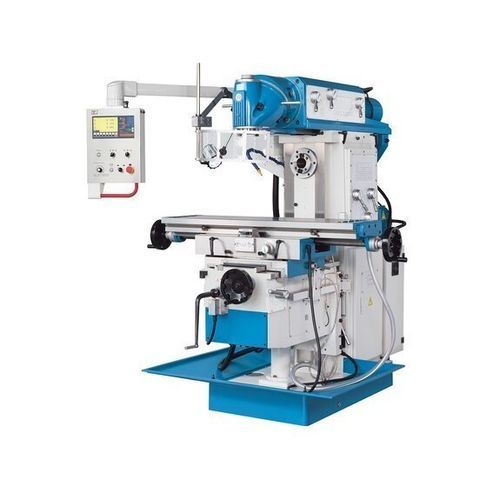

Universelle Fräsmaschine UWF 5

mit ServoantriebIndustrie

Kurzbeschreibung
Die UWF 5 ist eine Universalfräsmaschine der UWF-Baureihe mit großem Arbeitsbereich, einem in zwei Ebenen schwenkbaren Universalfräskopf und einer Horizontalspindel mit eigenem Antrieb. Der Vorschub in allen Achsen erfolgt über stufenlos schaltbare Servomotoren (gestuft regelbar). Das Gerät wird mit umfangreichem Serienumfang geliefert und eignet sich für Reparaturwerkstätten, Ausbildungsstätten und Fertigungsbereiche, die präzises konventionelles Fräsen erfordern.

Highlights

• Universalfräskopf in 2 Ebenen schwenkbar (360°)
• Horizontalspindel mit eigenem Antrieb
• Schwenkbarer Frästisch ±45°
• Elektrischer Servovorschub in allen Achsen mit Eilgangfunktionen
• Umfangreiches Standardzubehör (Kühleinrichtung, Spänewanne, Positionsanzeige/DRO, Werkzeuge)

Technische Daten
Arbeitsbereich
Tischabmessungen: 1.325 mm x 360 mm
Max. Tischbelastung: 500 kg
Tischschwenkbereich r/l: 45°
Anzahl T-Nuten: 3
T-Nute (Breite x Abstand): 18 mm x 80 mm

Verfahrwege
Verfahrweg X-Achse: 750 mm
Verfahrweg Y-Achse: 280 mm
Verfahrweg Z-Achse: 390 mm

Fräskopf
Drehzahlbereich (vertikal): 60 1/min - 1.750 1/min
Spindelaufnahme: SK 50 DIN 2080
Schwenkwinkel: 360°
Oberbalken Verfahrweg: 550 mm
Spindelmitte - Tisch: 175 mm - 565 mm

Eilgang
Eilgang X-Achse: 1.200 mm/min
Eilgang Y-Achse: 800 mm/min
Eilgang Z-Achse: 600 mm/min

Horizontalfrässpindel
Spindeldrehzahl (horizontal): 60 1/min - 1.800 1/min
Spindelaufnahme: SK 50 DIN 2080
Ausladung: 380 mm - 930 mm

Vorschub
Vorschubgeschwindigkeit X-Achse: 30 mm/min - 750 mm/min
Vorschubgeschwindigkeit Y-Achse: 20 mm/min - 500 mm/min
Vorschubgeschwindigkeit Z-Achse: 15 mm/min - 375 mm/min

Antriebsleistungen
Motorleistung Horizontalspindel: 5,5 kW
Motorleistung Vertikalspindel: 4 kW
Motorleistung Vorschub X/Y/Z: je 1,5 kW
Motorleistung Kühlmittelpumpe: 0,09 kW

Maße und Gewicht
Abmessungen (L x B x H): 1,8 m x 2,1 m x 2 m
Gewicht: 2.850 kg

Produktdetails

• Schweres Maschinengestell aus HT-200 Grauguss mit kräftigen Rippen
• Präzisionsgeschliffene, oberflächengehärtete Führungsbahnen
• Gehärtete und geschliffene Getriebezahnräder für leisen, präzisen Lauf
• Kombination der Schwenkebenen ermöglicht nahezu jeden Raumwinkel
• Kraftvolle Servo-Achsmotoren ermöglichen fein gestuften motorischen Vorschub
• Teleskopabdeckungen an der Y-Achse schützen die Vorschubspindel
• Seitlich schwenkbares Bedienpult mit integrierter Positionsanzeige (DRO)
• Kühlmitteleinrichtung und Spänewanne serienmäßig

Technische Spezifikationen

• Modell: UWF 5
• Tisch: 1.325 x 360 mm; max. Tischbelastung 500 kg; 3 T-Nuten (18 mm x 80 mm)
• Verfahrwege: X 750 mm; Y 280 mm; Z 390 mm
• Fräskopf: SK50, 60–1.750 1/min, 360° Schwenkbereich; Oberbalken Verfahrweg 550 mm
• Horizontalspindel: SK50, 60–1.800 1/min; Ausladung 380–930 mm; eigener Antrieb
• Eilgang: X 1.200 mm/min; Y 800 mm/min; Z 600 mm/min
• Vorschubbereich: X 30–750 mm/min; Y 20–500 mm/min; Z 15–375 mm/min
• Antriebe: horiz. 5,5 kW; vert. 4 kW; Vorschubmotoren je 1,5 kW; Kühlmittelpumpe 0,09 kW
• Abmessungen (L x B x H): ca. 1,8 m x 2,1 m x 2,0 m; Gewicht: ca. 2.850 kg
