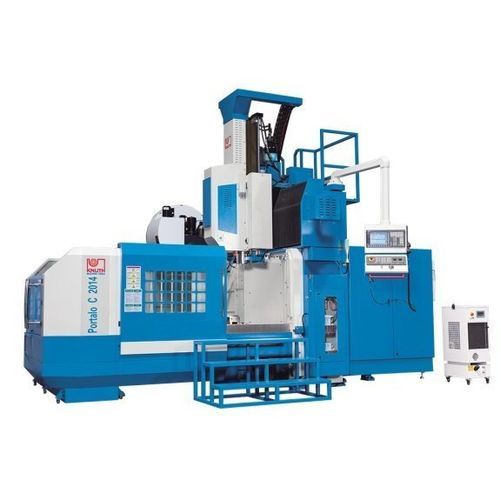

CNC-Bearbeitungszentrum / 3-Achs Portalo C 3022 CNC

vertikalmit mobilem TischPortal

Kurzbeschreibung
Die Maschinen Portalo C 3022 CNC sind für die präzise Bearbeitung großer und schwerer Werkstücke ausgelegt. Das Maschinenbett kombiniert ein feststehendes Portal mit einem verfahrbaren Tisch und ermöglicht sowohl intensive Spanabnahme als auch hochgeschwindigkeitsfähige Oberflächenbearbeitung an Gesenken und Formen. Serienausstattung und Optionen erlauben die Anpassung an spezifische Fertigungsanforderungen.

Highlights

• Hohe Tischbelastbarkeit
• Großer Arbeitsbereich
• Steifes, feststehendes Portal
• 24-fach Schnellwechsler
• Renishaw Messtechnik für Werkzeug und Werkstück

Details
Portal

• Der große Arbeitsbereich und lange Verfahrwege erfordern ein extra steifes Portal und robuste Führungslösungen zur Einhaltung enger Toleranzen
• Die Kombination aus Linearschienen und Flachführungen erhöht die Lebensdauer und ermöglicht höhere Bearbeitungsgeschwindigkeiten bei konstanter Steifigkeit
• Vorgespannte Präzisionskugelgewindetriebe und bewährte Siemens-Servomotoren sorgen für dynamische Vorschübe und schnelle Verfahrwege auf allen Achsen

Hauptspindel

• Hohe Antriebsleistung und breites Drehzahlband bieten die nötigen Drehmomentreserven für schwere Zerspanungsaufgaben

Werkzeugwechsler

• Robuster 24-stationärer Werkzeugwechsler mit Doppelarmgreifer für flexible und schnelle Werkzeugwechsel im Produktionsbetrieb

Steuerung

• Siemens 828D Steuerung: intuitive Programmierung, umfassender Support und Service
• Siemens ShopMill Software serienmäßig, vereinfacht die Programmierung komplexer Konturen und Werkstücke

Ausstattung

• Große Schiebetüren für einfachen Zugang und Bestückung
• Renishaw Messsysteme für Werkzeug- und Werkstückvermessung reduzieren Stillstandzeiten und Ausschuss
• Leistungsfähiges Kühlsystem und integrierter Späneförderer zur zuverlässigen Späneabfuhr
• Automatische Zentralschmierung vereinfacht die Wartung

Technische Daten (Auszug)

• Tischabmessungen: 3.000 mm x 1.800 mm
• Tischbelastbarkeit (max.): 10.000 kg
• Abstand Spindelnase - Tischoberfläche: 200 mm – 1.200 mm
• Säulenabstand: 2.200 mm
• Verfahrwege (X / Y / Z): 3.200 mm / 2.500 mm / 1.000 mm
• Spindeldrehzahl: 6.000 1/min
• Spindelaufnahme: SK 50 ISO 7388-1 (DIN 69871)
• Spindeldurchmesser: 190 mm
• Eilgang (X / Y / Z): 12 / 12 / 10 m/min
• Arbeitsvorschub: bis zu 8.000 mm/min
• Werkzeugplätze: 24 Positionen
• Positioniergenauigkeit: 0,005/300 mm
• Wiederholgenauigkeit: 0,005/1000 mm
• Motorleistung Hauptantrieb: 26 kW (22 kW Dauerlast)
• Abmessungen (L x B x H): 8 m x 5,1 m x 4,9 m
• Gewicht: 30.000 kg
• Modell: Portalo C 3022 CNC
