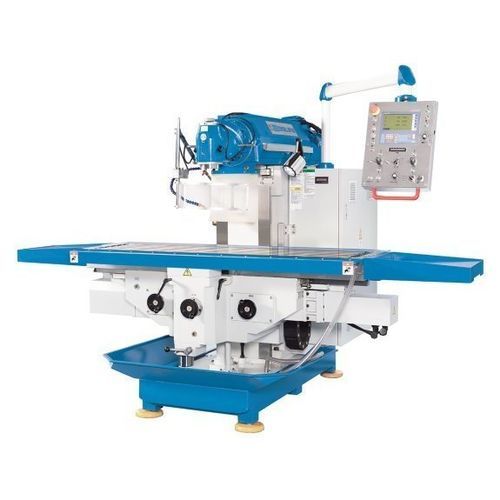

3-Achs-Fräsmaschine Servomill® UWF 1400

universellmit ServoantriebIndustrie

Produktbeschreibung
Die Servomill® UWF 1400 ist eine Universalfräsmaschine mit servokonventioneller Vorschubtechnik und einem in zwei Achsen schwenkbaren Universalfräskopf. Sie bietet einen besonders großen Arbeitsbereich und einen leistungsstarken Hauptspindelantrieb sowie CNC-nahe Funktionen ohne vollständige Programmierung. Typische Einsatzbereiche: Werkzeugbau, Serienfertigung und Ausbildung.

Produkt-Highlights

• Großer Arbeitsbereich mit hoher Tischbelastbarkeit
• Servokonventionelle Vorschubsteuerung für präzises manuelles und halbautomatisches Fräsen
• Vorgespannte Kugelumlaufspindeln in allen Achsen für spielfreie Positionierung
• Elektronische Handräder und elektronische Anschläge
• Universalfräskopf mit 2 Schwenkachsen (360°)
• Stufenlos einstellbare Spindeldrehzahl mit zwei Bereichen

Technische Daten — Arbeitsbereich
Tischabmessungen: 2.000 mm x 500 mm
Tischbelastbarkeit: 1.800 kg
Anzahl T-Nuten: 5 Positionen
T-Nuten Breite: 18 mm
T-Nuten Abstand: 80 mm

Technische Daten — Verfahrwege
Verfahrweg X-Achse: 1.400 mm
Verfahrweg Y-Achse: 700 mm
Verfahrweg Z-Achse: 500 mm

Technische Daten — Fräskopf
Drehzahlbereich (2): 30-390 / 390-2050 1/min
Spindelaufnahme: SK 50 (DIN 2080)
Schwenkwinkel: 360°
Spindelmitte‑Tisch Abstand: 50 mm - 550 mm

Technische Daten — Eilgang
Eilgang X-Achse: 2.200 mm/min
Eilgang Y-Achse: 2.200 mm/min
Eilgang Z-Achse: 1.100 mm/min

Technische Daten — Vorschub
Vorschubgeschwindigkeit X: 10 mm/min - 1.000 mm/min
Vorschubgeschwindigkeit Y: 10 mm/min - 1.000 mm/min
Vorschubgeschwindigkeit Z: 5 mm/min - 500 mm/min

Technische Daten — Antriebsleistungen
Motorleistung Hauptantrieb: 11 kW
Motorleistung Vorschub X: 3,6 kW
Motorleistung Vorschub Y: 3,6 kW
Motorleistung Vorschub Z: 5,5 kW
Motorleistung Kühlmittelpumpe: 0,13 kW

Technische Daten — Maße und Gewicht
Abmessungen (L x B x H): 3,25 m x 2,5 m x 2,2 m
Gewicht: 4.500 kg

Serienausstattung & Funktionen

• Integrierte Elektronik für einfacheres und präziseres konventionelles Fräsen
• Robuster Konsolenaufbau mit zusätzlicher Führung zur Erhöhung der Tischbelastbarkeit
• Überdimensionierte Schwalbenschwanzführung auf X für hohe Dämpfung und präzise Einstellung
• Flachführungen mit großer Auflagefläche; alle Führungen gehärtet, geschliffen und zentral geschmiert
• Antrieb in schwerer Obertraverse für effiziente Kraftübertragung und geringe Vibration
• Universalfräskopf für nahezu beliebige Spindelwinkelstellungen
• 2‑stufiges Getriebe mit gehärteten und geschliffenen Zahnrädern für breites, leises Drehzahlband
• Kraftvolle Servomotoren für stufenlose Vorschub- und Eilgangfunktionen
• Umfangreiches Standardzubehör: Kühlung, LED-Arbeitslicht, Bedienwerkzeuge

Elektronik & Bedienung

• Elektronik entwickelt und gefertigt in Deutschland
• Positioniersteuerung zum Abfahren vorgewählter Strecken auf allen Achsen
• Nullbacklash vorgespannte Kugelumlaufspindeln
• Servomotoren auf allen Achsen mit stufenloser Vorschub- und Drehzahlregelung
• Elektronische Spindellastanzeige und elektronische Handräder
• X/Y/Z Verstellung über Joystick und integrierte Positionsanzeige
• Vorschub synchronisierbar mit Spindeldrehzahl
• Hochwertige Antriebskomponenten für Dauerbetrieb und geringen Wartungsaufwand

caractéristiques / spécifications techniques

• Modell: Servomill® UWF 1400
• Hersteller/Marke: KNUTH
• Verfahrweg X: 1.400 mm / Y: 700 mm / Z: 500 mm
• Tisch: 2.000 x 500 mm, Belastbarkeit 1.800 kg
• Spindelaufnahme: SK 50, Drehzahlen 30-390 / 390-2050 1/min
• Hauptmotor: 11 kW; Vorschubmotoren X/Y/Z: 3,6 / 3,6 / 5,5 kW
• Eilgang X/Y: 2.200 mm/min, Eilgang Z: 1.100 mm/min
• Maße (L x B x H): 3,25 m x 2,5 m x 2,2 m; Gewicht: 4.500 kg
