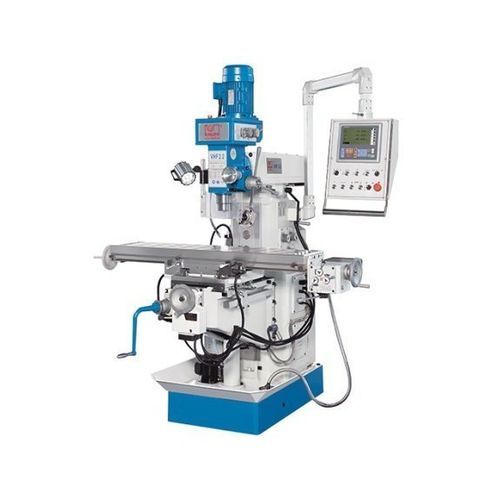

3-Achsen-Fräsmaschine VHF 2.2

universellfür Stahlmit Zuführung

Beschreibung
Die universelle Fräsmaschine VHF 2.2 bietet große Verfahrwege und jeweils separate Vertikal- und Horizontalspindeln mit eigenständigen Antrieben für kraftvolle Zerspanung. Der Vertikalkopf ist schwenkbar (±45°) und die Pinole ist verfahrbar. Die Modelle eignen sich für Reparatur- und Ausbildungswerkstätten.

Highlights

• Schwenkbarer Fräskopf
• Automatischer Vorschub in X- und Y-Achse
• Horizontalspindel mit Gegenhalter
• Umfangreiches Serienzubehör

Arbeitsbereich
Bohrleistung, Stahl: 30 mm
max. Durchmesser Schaftfräser: 25 mm
Gewindebohren, Stahl: M16
max. Durchmesser Walzenstirnfräser: 100 mm
Tischaufspannfläche: 1.270 mm x 280 mm
Tischbelastung (max.): 150 kg

Verfahrwege
Verfahrweg X-Achse: 700 mm
Verfahrweg Y-Achse: 210 mm
Verfahrweg Z-Achse: 310 mm

Vertikalfräskopf
Spindeldrehzahl (vertikal): 115 1/min - 1.750 1/min
Spindelaufnahme: SK 40 DIN 2080
Pinolenhub: 120 mm
Ausladung: 200 mm - 650 mm
Abstand Spindelnase - Tischoberfläche: 50 mm - 375 mm
Schwenkbereich Fräskopf: ±45°

Eilgang
Eilgang Z-Achse: 380 mm/min

Horizontalfrässpindel
Spindeldrehzahl (horizontal): 40 1/min - 1.300 1/min
Spindelaufnahme: ISO 40
Abstand Horizontalspindel - Tischoberfläche: 0 mm - 310 mm

Vorschub
Vorschubgeschwindigkeit X-Achse: 16 mm/min - 380 mm/min
Vorschubgeschwindigkeit Y-Achse: 0 mm/min - 700 mm/min

Antriebsleistung
Motorleistung Horizontalspindel: 2,2 kW
Motorleistung Vertikalspindel: 0,85 kW - 1,5 kW

Maße und Gewicht
Abmessungen (L x B x H): 1,7 m x 1,45 m x 2,45 m
Gewicht: 1.400 kg

Details

• Ausgezeichnetes Preis-Leistungs-Verhältnis durch Standardisierung von VHF-Baugruppen und Serienfertigung
• Stabiles Maschinenbett aus stark verripptem Grauguss
• Präzisionsgeschliffene, oberflächengehärtete Führungsbahnen für langanhaltende Genauigkeit
• Große Aufspannfläche des Frästisches
• Vertikal- und Horizontalspindel mit je eigenem Antrieb und Getriebeschaltung
• Vertikalkopf schwenkbar ±45°; Pinolenvorschub über Drehkreuz oder Feinvorschub-Handrad
• Oberbalken mit Kopf kann für Horizontalbearbeitung ±180° auf dem Ständer gedreht werden
• Serienmäßiger Gegenhalter mit Bronzegleitlager für lange Fräsdorne
• Vorschubeinrichtung mit Schaltgetriebe in X und stufenlos regelbarem Vorschub in Y
• Höhenverstellung des Arbeitstisches motorisch; Feineinstellung per Handkurbel
• Schwenkbares Bedienpult mit integrierter Positionsanzeige
• Kühlmitteleinrichtung und Spänewanne serienmäßig

Serienausstattung

• 3-Achsen Positionsanzeige X.Pos 3.2
• Kühlmitteleinrichtung
• Arbeitsleuchte
• Wartungswerkzeuge
• Bedienungsanleitung
• Zughülse M16
• Außenlagerhalter für horizontales Fräsen
• Späneschale
• Werkzeugaufnahmewelle Ø 27 mm

Technische Daten

• Typ: Universale Fräsmaschine
• Modell: VHF 2.2
• Spindelaufnahme vertikal: SK 40 (DIN 2080)
• Spindelaufnahme horizontal: ISO 40
• Spindeldrehzahl vertikal: 115 - 1.750 1/min
• Spindeldrehzahl horizontal: 40 - 1.300 1/min
• Verfahrwege (X x Y x Z): 700 mm x 210 mm x 310 mm
• Tischfläche: 1.270 mm x 280 mm
• Max. Tischbelastung: 150 kg
• Motorleistungen: horizontal 2,2 kW; vertikal 0,85 - 1,5 kW
• Abmessungen (L x B x H): 1,7 m x 1,45 m x 2,45 m
• Gewicht: 1.400 kg
