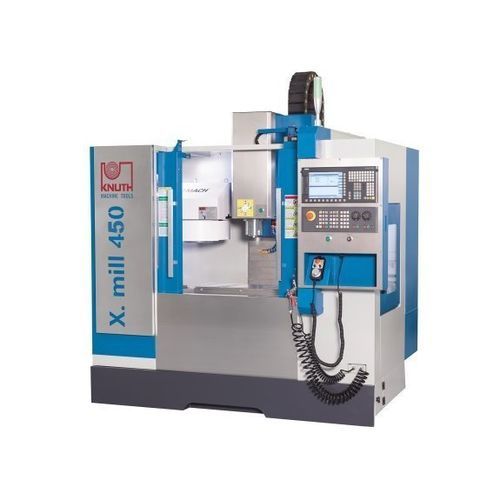

CNC-Fräsmaschine / 3-Achs X.mill 450

vertikalmit festem TischSK30

Produktbeschreibung
Die X.mill 450 ist ein kompaktes vertikales CNC-Bearbeitungszentrum für präzise 3-Achsen-Fräsbearbeitung, geeignet für kleinere Werkstätten und Lean-Fertigung. Es kombiniert geringe Stellfläche mit einem starren C-Rahmen, einem Riemengetriebenen SK40-Spindelkopf und der Siemens 828D Steuerung für reproduzierbare Fertigung.

Hauptmerkmale

• Vertikales CNC-Bearbeitungszentrum, 3 Achsen
• Tisch 700 × 260 mm, Traglast 200 kg
• 12-fach Karussell-Werkzeugmagazin
• Siemens 828D Steuerung (SINUMERIK Operate)

Maschinenaufbau

• Maschinenkörper aus Grauguss für strukturelle Steifigkeit
• Voll gekapselte Linearführungen und vorgespannt Kugelumlaufspindeln auf allen Achsen für hohe Genauigkeit und geringen Reibungswiderstand
• Breiter Maschinentisch mit 3 T-Nuten und gutem Zugang durch große Türen

Spindel

• Riemengetriebene, mehrfach gelagerte Spindel mit SK40-Aufnahme (ISO 7388-1 / DIN 69871)
• Drehzahlbereich bis 10.000 Upm
• Konstantes Drehmoment: 24 Nm

Werkzeugwechsler

• 12-fach Karussell-Wechsler für flexible Fertigung
• Robuste horizontale Bauweise, geeignet für schwere Werkzeuge (max. Werkzeuggewicht 8 kg)

Steuerung

• Siemens 828D mit SINUMERIK Operate — grafische ShopMill-Zyklen und Standard-Schnittstellen (CF, USB, Ethernet)

Ausstattung & Wartung

• Elektronisches Handrad für Einrichtung
• Geschlossener Schaltschrank mit Wärmetauscher
• Gekapselter Arbeitsraum; Späneabsaugung und Förderer optional
• Sprühpistolen für Kühlschmierstoff und Druckluft; automatische Zentralschmierung

Technische Daten (Tabellen)

Arbeitsbereich
Tischabmessungen: 700 mm x 260 mm
Tischbelastbarkeit: 200 kg
Abstand Spindelnase - Tischoberfläche: 80 mm - 500 mm
Spindelzentrum - Säulenfläche: 330 mm
Anzahl T-Nuten: 3 Positionen

Verfahrwege
Verfahrweg X-Achse: 450 mm
Verfahrweg Y-Achse: 260 mm
Verfahrweg Z-Achse: 420 mm

Spindelkopf
Spindeldrehzahl: 10.000 1/min
Spindelaufnahme: SK 40 ISO 7388-1 (DIN 69871)
Dauerhaftes Drehmoment: 24 Nm

Vorschub
Eilgang: 12.000 mm/min
Arbeitsvorschub: 10.000 mm/min

Werkzeug
Anzahl Werkzeugplätze: 12 Positionen
Werkzeug Ø: 90 (150) mm
Werkzeuglänge (max.): 250 mm
Werkzeuggewicht max.: 8 kg
Werkzeugwechselzeit Werkzeug/Werkzeug: 8 s

Genauigkeiten
Wiederholgenauigkeit: 0,006 mm
Positioniergenauigkeit: 0,008 mm

Antriebsleistung
Hauptantrieb, Dauerleistung: 3,7/5,5 kW
Gesamtleistungsaufnahme: 10 kVA

Maße und Gewichte
Abmessungen (L × B × H): 2,11 m × 1,78 m × 2,25 m
Gewicht: 1.800 kg

Eigenschaften / technische Spezifikationen

• Modell: X.mill 450
• Maschinentyp: vertikales CNC-Bearbeitungszentrum, C-Rahmen, 3 Achsen
• Steuerung: Siemens 828D (SINUMERIK Operate), ShopMill-fähig
• Spindel: SK40, bis 10.000 Upm, konstantes Drehmoment 24 Nm
• Verfahrwege (X/Y/Z): 450 / 260 / 420 mm
• Tisch: 700 × 260 mm, 3 T-Nuten, 200 kg
• Werkzeugmagazin: 12 Positionen, Ø Werkzeug 90 (150) mm, Länge max. 250 mm, Gewicht max. 8 kg
• Vorschübe: Eilgang 12.000 mm/min, Arbeit 10.000 mm/min
• Genauigkeit: Wiederholbarkeit 0,006 mm, Positionierung 0,008 mm
• Leistung: 3,7 / 5,5 kW (Hauptantrieb); Gesamtverbrauch 10 kVA
• Maße & Gewicht: 2,11 m × 1,78 m × 2,25 m; 1.800 kg
