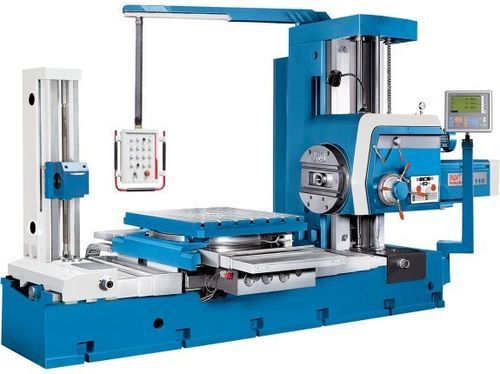

Konventionelles Bohrwerk BO 110

horizontalDrehtischSäulen

Produktbeschreibung
Die konventionelle Bohr‑ und Fräsmaschine BO 110 ist für horizontales, mehrseitiges Bohren, Fräsen und Ausdrehen von Werkstücken bis 2,5 t ausgelegt. Der feststehende Ständer und der drehbare Aufspanntisch (4 x 90°) ermöglichen flexible Bearbeitungspositionen. Der Bohrkopf fährt an der Säule, die Spindel bietet einen langen W‑Achsen‑Hub für größere Bearbeitungsreichweiten. Hohe Antriebsleistung und automatische Vorschübe auf allen Achsen mit Eilgängen reduzieren Zykluszeiten.

Hauptmerkmale

• Großer Arbeitsbereich mit W‑Achse und langem Planschieber
• Gewindeschneideeinrichtung
• Drehbarer Aufspanntisch mit Visiereinrichtung für 4 Positionen
• Teleskop‑Edelstahlabdeckungen aller Führungen

Arbeitsbereich
Bohrleistung: 50 mm
Tischaufspannfläche: 1.100 mm x 960 mm
Tischbelastbarkeit: 2.500 kg
Drehbereich Tisch: 4 x 90°
Abstand Spindelachse – Tischoberfläche: 0 mm – 900 mm
Rotationsgeschwindigkeit Rundtisch: 1 1/min

Verfahrwege
Verfahrweg X‑Achse: 900 mm
Verfahrweg Y‑Achse: 900 mm
Verfahrweg Z‑Achse: 900 mm
Verfahrweg W‑Achse: 600 mm
Planschieberhub: 180 mm

Hauptspindel
Drehzahlbereich: 8 1/min – 1.000 1/min
Spindeldurchmesser: 110 mm
Spindelaufnahme: SK 50
Drehmoment Spindel (max.): 1.225 Nm
Planschieberdrehzahl: 4 1/min – 200 1/min
Vorschubkraft axial (max.): 12,25 kN
Planschieberdrehmoment (max.): 1.960 Nm

Eilgang
Eilgang X/Y/W: 2.500 mm/min

Vorschub
Vorschub X/Y/Z/W: 0,01 mm/U – 6 mm/U
Planschiebervorschub: 0,08 mm/min – 12 mm/min

Genauigkeiten
Ablesegenauigkeit (optisch): 0,01 mm
Ausbohrgenauigkeit: H7 Ra‑1,6 µm

Antriebsleistungen
Motorleistung Hauptantrieb: 7,5 kW
Motorleistung Hydraulikpumpe: 0,37 kW

Maße und Gewichte
Abmessungen (L x B x H): 4,88 m x 2,45 m x 2,75 m
Gewicht: 11.500 kg

Produktdetails

• Gehärtete, präzisionsgeschliffene Vierkantführungen für dauerhafte Genauigkeit
• Mechanische Funktionen, die nicht gleichzeitig betrieben werden dürfen, sind verriegelt
• Überlastkupplungen an Spindelstock und Vorschubgetrieben
• Hebelgesteuerte Schaltgetriebe zur Auswahl der Drehzahlbereiche
• Planscheibe und Bohrspindel mit aufgabenspezifischen Drehzahlbereichen
• Optische Visiereinrichtung für schnelles, präzises Positionieren bei 90°, 180°, 270° und 360°
• Teleskopstahlabdeckungen schützen die Führungen vor Spänen und Verschmutzung
• BO 110 wird inklusive Reitstock geliefert

Standardausstattung (Auswahl)

• 3‑Achsen Positionsanzeige X.Pos 3.2
• Wedge strip
• Zentralbefettung
• Arbeitsleuchte
• Fundamentankerschrauben
• Betriebswerkzeuge und Handbuch

Optionale Ausstattung (Auswahl)

• Bohrwerkzeughalter für Planscheibe
• Fräserhalter für Planscheibe
• Bohr-/Alesierkopf mit automatischen Vorschüben (Reduzierhülsen 4 / 8 / 12 mm inkl.)
• Positionsanzeige am Rundtisch
• Rundtische, Reitstöcke, Einteilköpfe, Spannvorrichtungen und Backen

Technische Daten

• Modell: BO 110
• Max. Tischbelastbarkeit: 2.500 kg
• Spindelaufnahme: SK 50
• Spindeldurchmesser: 110 mm
• Bohrleistung: 50 mm
• Verfahrwege X/Y/Z: 900 mm; W: 600 mm
• Planschieberhub: 180 mm
• Hauptmotor: 7,5 kW
• Max. Drehmoment Spindel: 1.225 Nm
• Gewicht Maschine: 11.500 kg
