Schraubstock für Fräsmaschinen HHY- series

WinkeldrehbarErdung

Beschreibung

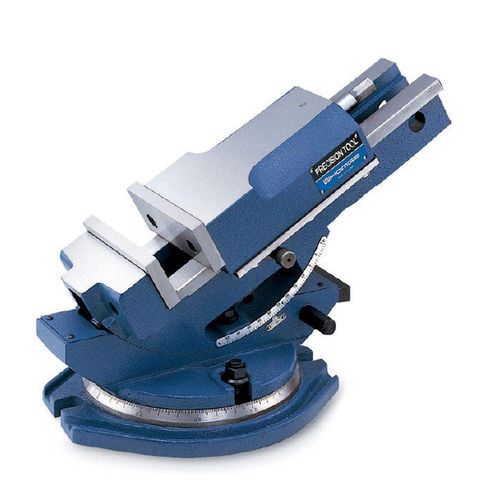

Neigbarer und drehbarer Frässchraubstock für Winkelbearbeitung, mit großer Backenöffnung zum Spannen übergroßer Werkstücke.

Eigenschaften

• Neigt auf/ab für Winkelbearbeitung; die Basis lässt sich 360° drehen für flexible Positionierung.
• Gussgehäuse mit geschliffener Oberfläche.
• Leichte, einfache Bedienung; 4 Befestigungsbohrungen ermöglichen schnelles, sicheres Spannen.
• Backenöffnung HHY-150: 310 mm (ca. 2× größer als bei Standard-Frästischen).
• Funktional ähnlich zum HW-Typ Hydraulikschraubstock, ohne hydraulisches System.

Abmessungen (Einheit: mm)
Modell | A | B | C | D | E | F | G | H | I | Gewicht (kg)
HHY-100 | 195 | 42 | 170 | 270 | 405 | 228 | 168 | 19 | 15 | 37
HHY-150 | 214 | 40 | 310 | 336 | 485 | 300 | 238 | 19 | 15 | 64

Produktdetails

• Verfügbare Modellbezeichnungen: HHY-100, HHY-150
• Größenauswahl entspricht HHY-100 und HHY-150
• Einheiten der Maße: mm

Technische Daten

• Serie: HHY-
• Modelle: HHY-100, HHY-150
• Neigefunktion: auf/ab Neigung für Winkelbearbeitung
• Drehung: Basisdrehung 360°
• Konstruktion: Guss mit geschliffener Oberfläche
• Spannung: schnelles, festes Spannen über 4 Befestigungsbohrungen
• Backenöffnung HHY-150: 310 mm
• Abmessungen und Gewichte siehe oben (Einheit: mm / kg)
