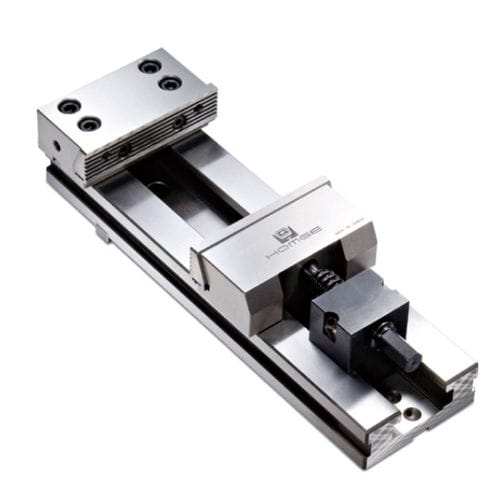

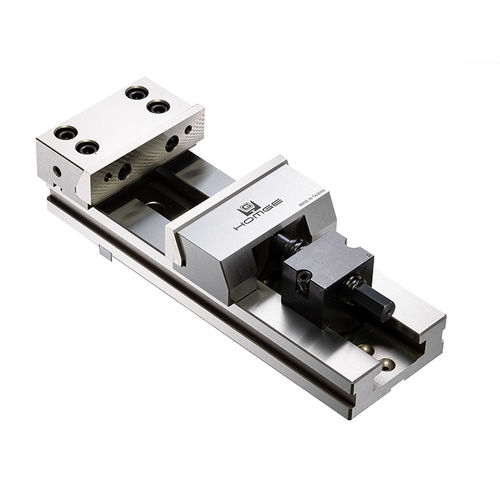

Schraubstock für Werkzeugmaschinen HG-

für FräsmaschinenmanuellSchnellspanner

Übersicht

• Präzisions-Schnellspannschraubstock-Serie aus Stahl, ausgelegt für CNC-Fräsbearbeitung und allgemeine Bearbeitung auf Bearbeitungszentren.
• Instant-Spannsystem mit Sechskantmutter (Hex-Nut) für schnelle Anpassung bei Werkstücken mit unregelmäßiger Länge.
• Kurz ausgelegte bewegliche Backe zur Maximierung der Öffnungskapazität; kompakte Bauform für optimale Werkstückspannung auf dem Maschinentisch.

Verfügbare Modelle

• HG-100
• HG-150A
• HG-150B
• HG-150C
• HG-150D
• HG-175B
• HG-175C
• HG-175D
• HG-200A
• HG-200B
• HG-200C

Material & Einheit
Gehäuse: Stahl S50C; Führungsbahnhärte: HRC 52–56. Einheit: mm.

Standardzubehör

• 2 Ausrichtkeile
• 4 Spannbacken (Clamps)

Spezifikationen
(Material: S50C; Härte: HRC 52–56) Einheit: mm
Modell | A | B | C | D | E | E1 | e | H | Spannkraft | Gewicht (kg)
HG-100 | 100 | 100 | 250 | 73±0.02 | 68 | 14 | 37±0.01 | 14 | 1000 kg | 8
HG-150A | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 2000 kg | 23
HG-150B | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 2000 kg | 25
HG-150C | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 2000 kg | 27
HG-150D | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 2000 kg | 29
HG-175B | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 2500 kg | 42
HG-175C | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 2500 kg | 46
HG-175D | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 2500 kg | 51
HG-200A | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 2500 kg | 55
HG-200B | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 2500 kg | 63
HG-200C | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 2500 kg | 73

Merkmale / Technische Daten

• Serie: HG- (Modelle oben aufgeführt).
• Konstruktion: Vollstahl-Gehäuse für dimensionalen Halt und Verschleißfestigkeit.
• Spannart: Schnellspan-System mit Sechskantmutter für schnelle Umrüstung bei verschiedenen Werkstücklängen.
• Führungsbahnhärte: HRC 52–56.
• Spannkraft je Modell: 1000 kg (HG-100) bis 2500 kg (HG-175 / HG-200).
