Schraubstock für Werkzeugmaschinen VISE IN-ROW (HRV-)

für Schleifmaschinefür FräsmaschinenMehrfach

Produktübersicht

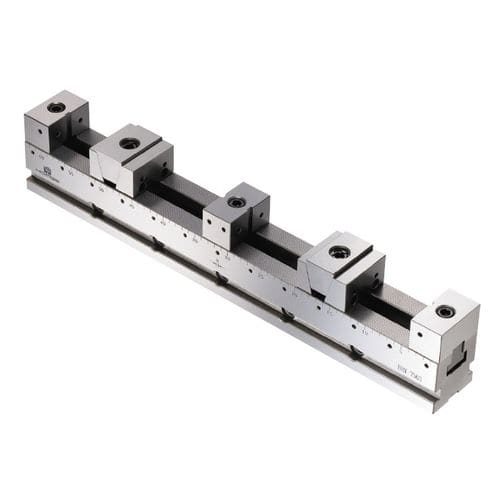

Die HRV‑Serie Vise In‑Row ist eine mehrplatzige Spannvorrichtung für effiziente Serienbearbeitung auf CNC‑Horizontal‑, Vertikal‑ und 4‑Achsen‑Bearbeitungszentren sowie Flächenschleifmaschinen. Sie ermöglicht das gleichzeitige Spannen mehrerer kleiner Teile und das flexible Spannen größerer oder unregelmäßig geformter Werkstücke.

Eigenschaften

• Präzise verzahnte Rasterung und verstellbare Anschläge für schnelles, reproduzierbares Positionieren von quadratischen, runden, zylindrischen und unregelmäßigen Teilen.
• Gesamter Aufbau aus Werkzeugstahl mit Wärmebehandlung und Präzisionsschleifen; Härteangabe HRC 56–60.
• Verfügbar in FD (Forcing Direction / einseitiges Spannen) und MD (Multiple Direction / zweiseitiges Spannen) Ausführungen und in verschiedenen Längen.
• Patentiertes Design (216009 und M266131).

Standardzubehör

• 2 x Ausrichtkeil
• 4 x Klemme
• 1 x Handgriff

Spannbeispiele
Mehrere Stationen, in denen mehrere rechteckige Teile in einem Gehäuse gleichzeitig gespannt werden; optionale V‑Backen für zylindrische Werkstücke und Weichbacken für unregelmäßige Formen ermöglichen anwendungsspezifische Spannprofile.

Hauptvorteile / Anwendungsfälle

• Maximale Ausnutzung der Maschinentischfläche durch gleichzeitiges Spannen mehrerer kleiner Teile, Erhöhung des Durchsatzes pro Zyklus.
• Flexible Konfiguration: Kombination mehrerer Spannkörper oder Einsatz optionaler Backen zum gleichzeitigen Spannen von kleinen und großen Teilen.
• Geeignet für die Serienfertigung kleiner mechanischer Bauteile, Elektronikkomponenten und Chargenbearbeitung mit wiederholbaren Spannanforderungen.
• Optionale Weichbacken und V‑Backen sichern runde oder unregelmäßige Werkstücke zuverlässig.

Abmessungen & Spezifikationen (FORCING DIRECTION - FD)
Einheit: mm (Material: Werkzeugstahl, Härte HRC 56-60). Beispiele: HRV-5030-FD | B=300 | Spannkraft 1000 kgf | Gewicht 7 kg; HRV-10055-FD | B=550 | Spannkraft 2700 kgf | Gewicht 40 kg. Vollständige Modellliste und Tabellen in den technischen Spezifikationen.

Abmessungen & Spezifikationen (MULTIPLE DIRECTION - MD)
Einheit: mm (Material: Werkzeugstahl, Härte HRC 56-60). Beispiele: HRV-5030-MD | B=300 | Spannkraft 1000 kgf | Gewicht 5.3 kg; HRV-10075-MD | B=750 | Spannkraft 2700 kgf | Gewicht 49.6 kg.

Montierte Teile / Zubehör (Auswahl)

• Hauptgehäuse‑Varianten: HRV-50A30, HRV-50A40, HRV-50A50, HRV-50A60, HRV-50A70, HRV-75A43, HRV-75A53, HRV-75A63, HRV-75A73, HRV-100A55, HRV-100A65, HRV-100A75.
• Optionale Sätze: feste Backen‑Sätze (HRV-50B / HRV-75B / HRV-100B), Keilsätze (HRV-50D / HRV-75D / HRV-100D), einseitig abgeschrägte Backen (HRV-50C / HRV-75C / HRV-100C und HRV-50E / HRV-75E / HRV-100E).
• Optionale Spannbacken: V‑Jaw (für feste Backe), feste Weichbacke, bewegliche Weichbacke; Auflageblöcke und Referenzplatten zur Ausrichtung und Unterstützung.

Technische Daten

• Produkttyp: Mehrplatzspannvorrichtung (Vise In‑Row)
• Modelle / Serie: HRV‑ (verschiedene Größenvarianten)
• Material: Werkzeugstahl (komplettes Set); Wärmebehandlung und Präzisionsschleifen; Härte HRC 56–60
• Patente: 216009 und M266131
• Geeignete Maschinen: CNC‑Bearbeitungszentren horizontal, vertikal und 4‑Achsen, Flächenschleifmaschinen
• Standardzubehör: 2 x Ausrichtkeil, 4 x Klemme, 1 x Handgriff
• Optionales Zubehör: V‑Backen, Weichbacken, Auflageblöcke, Referenzplatten und spezielle Backen/Keil‑Sätze
• Spannkraft und Gewicht: je nach Modell in den Spezifikationstabellen angegeben

Anwendungsempfehlungen

• Wählen Sie FD oder MD entsprechend Werkstückanordnung und Bearbeitungszyklus; FD für einseitige Prozesse, MD für mehrseitige Bearbeitungen.
• Für zylindrische Teile V‑Backen verwenden, für empfindliche oder unregelmäßige Profile Weichbacken wählen, um Kontaktqualität zu verbessern und Beschädigungen zu vermeiden.
• Bei Serienintegration Mehrfachausrichtung und Referenzplatten prüfen, um Zykluszeiten und Wiederholgenauigkeit zu optimieren.
