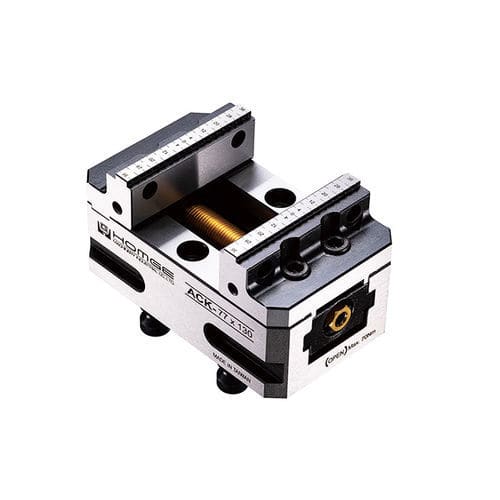

Schraubstock für Fräsmaschinen ACK series

für 5-Achs-Werkzeugmaschinenfür WerkzeugmaschinenEinzel

Übersicht
Entwickelt für hochpräzise Schlichtbearbeitung in der Zweitoperation auf 4- und 5-Achs-Bearbeitungszentren. Kompakte Bauform und einseitige Spannrichtung verkürzen die Rüstzeiten und unterstützen reproduzierbare Mehrseiten-Bearbeitungsabläufe.

Eigenschaften

• Einseitige Spannrichtung mit wiederholbarer Positioniergenauigkeit von ±0,01 mm.
• Unterseitige Befestigungsbohrungen für Pull-Stud-Pattern 52 mm und 96 mm zur schnellen Integration von Nullpunkt-Systemen.
• Gehärtete Führungen (HRC 50) und Backen aus Legierungsstahl SCM440 (HRC 48–50) für Verschleißfestigkeit und stabile Spannkraft.
• Kompatibel mit präzisen 4- und 5-Achs-CNC-Maschinen, Drehtischen sowie vertikalen und horizontalen Bearbeitungszentren.
• Empfohlen für Mehrseiten-Präzisionsbearbeitung in den Branchen Luftfahrt, Medizin und Automobil.

Standardzubehör

• 2 Befestigungsschrauben
• 4 Backen
• 1 Schraubenschlüssel

Optionales Zubehör

• Nullpunkt-Schnellwechselvorrichtungen
• Pull-Studs (M-52x52PS, M-96x96PS)

Spezifikationen (Einheit: mm)
Material: Gehäuse S50C-Stahl; Führungen gehärtet HRC 50; Backen SCM440 Legierungsstahl, HRC 48–50

Modell | A | B | C | C1 | C2 | D | E | F | G | H | I | J | J1 | J2 | K | K1 | K3 | N | O | P | Q | R | Pull Studs | Gewicht (kg)
ACK-77x130 | 70 | 43±0,01 | 56 | 60 | 88 | 10 | M6 | 130 | 137 | 77 | 12 | 2 | 9,5 | 37 | 24 | 27 | 3 | 52 | 42 | 15 | 55 | M8 | M-52x52PS | 4,9
ACK-127x160 | 80 | 48±0,01 | 70 | 75 | 106 | 12 | M6 | 160 | 167 | 127 | 14 | 2,5 | 9,5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 12,8
ACK-127x210 | 80 | 48±0,01 | 120 | 125 | 156 | 12 | M6 | 210 | 217 | 127 | 14 | 2,5 | 9,5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17

Technische Merkmale / Spezifikationen

• Serie: ACK (einseitige Spannrichtung).
• Wiederholgenauigkeit / Positioniergenauigkeit: ±0,01 mm.
• Materialien: Gehäuse S50C-Stahl; Führungen gehärtet auf HRC 50; Backen SCM440 Legierungsstahl gehärtet HRC 48–50.
• Kompatibilität Pull-Stud: unterstützt 52×52 und 96×96 Muster (M-52x52PS, M-96x96PS).
• Einheiten in den Spezifikationen: mm.
• Verfügbare Modelle und Gewichte: ACK-77x130 (4,9 kg), ACK-127x160 (12,8 kg), ACK-127x210 (17 kg).
• Vorgesehene Anwendungen: Mehrseiten-Präzisionsbearbeitung für Luftfahrt-, Medizin- und Automobilteile.
