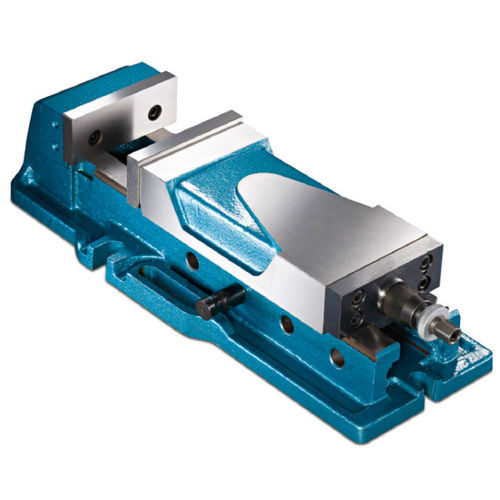

Schraubstock für Werkzeugmaschinen HSAC-160

MaschinenSpannsystemSchnellspanner

Eigenschaften

• Das patentierte MULTI-POWER-SYSTEM liefert sehr hohe Klemmkräfte: 0~4500 kg (Patente M395751, M287204).
• Keine Verlust der Klemmkraft im Betrieb.
• Kein Risiko von Ölundichtigkeiten wie bei Hydraulikschraubstöcken.
• Kompaktere Bauform als Hydraulikschraubstöcke.
• Gehäuse in Monoblock-Ausführung für hohe Steifigkeit und Präzision.
• Der Angle-Lock-Mechanismus übt Druck nach unten auf das Backen aus, um paralleles Spannen sicherzustellen.
• Beide Führungsflächen sind wärmebehandelt (Härte HRC 50).
• Große Öffnung bis zu 300 mm.

Produktbeschreibung
Das patentierte MULTI-POWER-SYSTEM aus hochwertigem Wälzlagerstahl erzeugt sehr hohe und gleichmäßige Klemmkräfte und vermeidet die Leckage- und Wartungsprobleme hydraulischer Schraubstöcke. Das monolithische Gehäuse aus GJS (FCD60) und das Angle-Lock-Prinzip sorgen für steifes, reproduzierbares und paralleles Spannen großer Werkstücke.

Technische Daten (Material: GJS FCD60 | Führungsflächen Härte HRC 50) Einheit: mm
Modell | A | B | C | D | E | F | G | H | I | J | K | L | M | N | Gewicht (kg)
HSAC-160 | 200 | 15 | 300 | 77 | 610 | 139 | 158 | 82 | 58 | 200 | 240 | 190 | 840 | 18 | 58

Eigenschaften / technische Spezifikationen

• Modell: HSAC-160
• Material: GJS (FCD60)
• Härte der Führungen: HRC 50
• Klemmkraft: 0 ~ 4500 kg (MULTI-POWER-SYSTEM)
• Maximale Öffnung (C): 300 mm
• Einheit: mm
• Wesentliche Abmessungen: A=200, B=15, C=300, D=77, E=610, F=139, G=158, H=82, I=58, J=200, K=240, L=190, M=840, N=18
• Gewicht: 58 kg
• Konstruktion: Monoblock-Gehäuse mit Angle-Lock-Mechanik; nicht-hydraulische Kraftmultiplikation
