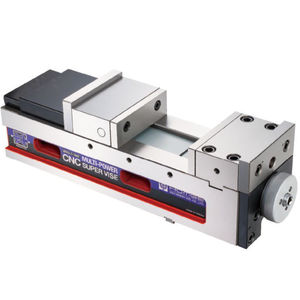

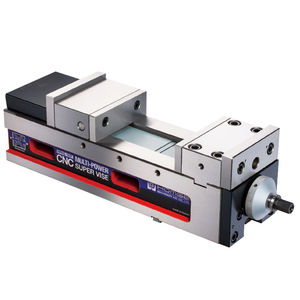

Schraubstock für Werkzeugmaschinen TV series

Maschinenfür Fräsmaschinendrehbar

Produktübersicht

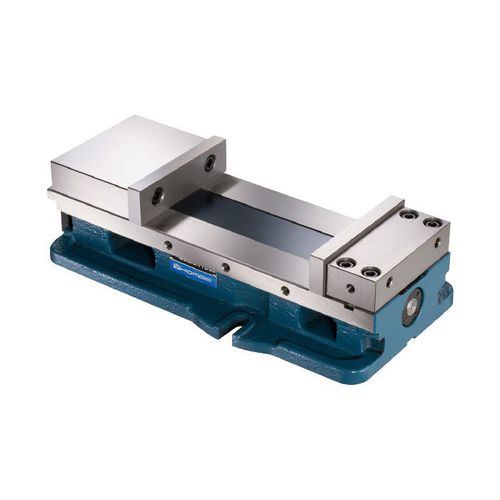

Frontzug-Winkelverriegelungs-Präzisions-Schraubstock zur exakten Positionierung von Werkstücken und für reproduzierbare Aufspannungen. Erhältlich als Super-Open-Ausführung mit großer Backenöffnung (10" für TV-6, 12" für TV-8).

Hauptmerkmale

• Extra große Backenöffnung: 10" (TV-6) und 12" (TV-8).
• Patentiertes Frontzug-Klemmprinzip (Patent M338717) für höhere Klemmkraft und Positioniergenauigkeit.
• Breitere feste Backe, befestigt mit vier oberen Schrauben und vergrößertem Passfederschlitz für verbesserte Ausrichtung und Haltbarkeit.
• Zwei Seiten des Schraubstockkörpers als Referenzflächen nutzbar.
• Feste Höhe; mehrere Einheiten können nebeneinander montiert werden für Serienbearbeitung.

Spezifikationstabelle
Einheit: mm
Modell | A | B | C | D | E | F | G | H | I | J | K | L | M | Gewicht (kg)
TV-6" Super-Open 10" | 113 | 77 | 250 | 100 | 16 | 455 | 484 | 240 | 19 | 19 | 160 | 44 | 162 | 36
TV-8" Super-Open 12" | 139 | 87 | 305 | 138 | 16 | 570 | 620 | 300 | 19 | 24 | 215 | 61 | 230 | 62

Material & Härte
Material: duktiles Gusseisen FCD60. Führungsflächenhärte: HRC 50. Einheit: mm.

Klemmumfang (mm)

• TV-6" Super-Open 10": 250 / 329 / 389 / 468
• TV-8" Super-Open 12": 305 / 419 / 469 / 583

Optionales Zubehör

• Schwenkbare Grundplatte (optional)

Technische Daten

• Serie / Modell: TV-Serie (Front-Pulling-Typ)
• Konstruktion: front-pulling Winkelverriegelungsmechanik (patentiert)
• Feste Backe mit 4 oberen Schrauben und vergrößertem Passfederschlitz für Genauigkeit und Lebensdauer
• Zwei Referenzflächen am Schraubstockkörper zur erleichterten Spanntechnik
• Maßeinheit: mm
• Empfohlene Anwendungen: präzisionsfräsen und Spannvorgänge mit großem Backenöffnungsbedarf und wiederholbaren Bezugspunkten
