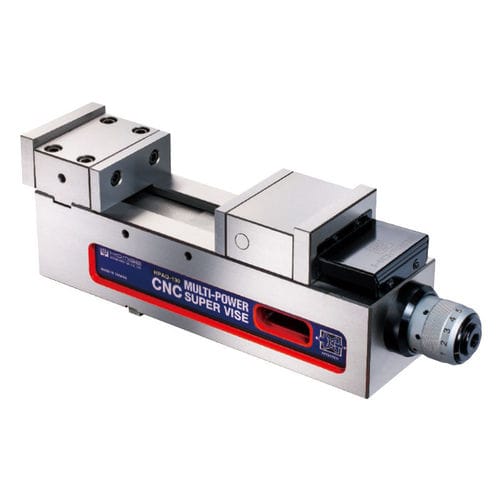

Schraubstock für Fräsmaschinen HPAQ-100

für WerkzeugmaschinenMaschinenMehrfach

Übersicht

• Kürzeste Bauform mit großer Backenöffnung
• Sehr hohe Genauigkeit und Reproduzierbarkeit
• Spezielle MULTI-POWER-Konstruktion erhöht die Spannkraft auf 0–5500 kg (modellabhängig)

Merkmale

• 1. Feste Backe aus hochwertigem, auf HRC 55 gehärtetem Stahl. Gehäuse aus duktilen Gusseisen FCD 60 für Präzision und Haltbarkeit. Bei 2500 kg Verformung < 0,005 mm.
• 2. Führungen gehärtet auf HRC 50 zur Erhöhung der Verschleißfestigkeit und zur Erhaltung der Positionierhöhe bei langem Einsatz.
• 3. Spezielles ANGLE-LOCK-System mit kompakter Bauweise und FCD 60-Gehäuse zieht das Werkstück unter 2500 kg automatisch um 0,005 mm nach unten. Geeignet für Präzisionsformen auf Bearbeitungszentren.
• 4. Montage waagerecht oder senkrecht möglich.
• 5. Patentiertes MULTI-POWER-System aus hochwertigem Wälzlagerstahl verdoppelt die Spannkraft und sorgt für konstante Spannkraft.
• 6. Einstellbarer Anschlagring zum Voreinstellen der Spannkraft und zur Gewährleistung wiederholbarer Spannvorgänge.

Zusätzliche Hinweise

• Feste Höhe ermöglicht die Kombination mehrerer Schraubstöcke.
• Besonders geeignet für Präzisionswerkzeugbau auf Bearbeitungszentren und für Schwerbearbeitung mit hohen Spannkräften und hoher Genauigkeit.

Technische Daten (Einheit: mm; Material: FCD 60 duktiles Gusseisen; Härte: HRC 50º)
Modell | A | B | B (Toleranz) | C | C1 (Bereich) | D | E | F | G | H
HPAQ-100 | 145 | 105 | ±0.01 | 0-170 | 185-350 | 65±0.02 | 18 | 420 | 507 | 104
HPAQ-130 | 163 | 115 | ±0.01 | 0-205 | 195-395 | 57±0.02 | 18 | 470 | 557 | 134

Modell | I | J | J1 | K | K1 | L | M | Max. Spannkraft | Gewicht (kg)
HPAQ-100 | 14 | 15 | 20 | 40 | 50 | 57 | 145 | 4000 kg | 40
HPAQ-130 | 14 | 15 | 20 | 48 | 58 | 87 | 145 | 5500 kg | 50

Standardzubehör

• 2 Ausrichtkeile
• 4 Klammern
• 1 Griff

Optionale Zubehörteile

• Kreuzgenutete Backen
• V-Backen
• Kombinierte Backen
• Stufenbacken

Technische Merkmale

• Serie / Modell: HPAQ (HPAQ-100, HPAQ-130)
• Gehäusematerial: FCD 60 duktiles Gusseisen
• Material feste Backe: hochwertiger Stahl, gehärtet auf HRC 55º
• Härte der Führungen: HRC 50º
• Wirkungsgenauigkeit ANGLE-LOCK: Positionierung der Werkstücke innerhalb 0,005 mm bei 2500 kg
• Verformung bei 2500 kg: < 0,005 mm
• Patentiertes MULTI-POWER-System aus hochwertigem Wälzlagerstahl — verdoppelt die Kraft und hält sie konstant
• Einstellbarer Anschlagring für Voreinstellung und Reproduzierbarkeit
• Montage: horizontal oder vertikal
• Feste Bauhöhe für Stapelbetrieb
• Max. Spannkraft: HPAQ-100 = 4000 kg; HPAQ-130 = 5500 kg
• Gewicht: HPAQ-100 = 40 kg; HPAQ-130 = 50 kg
