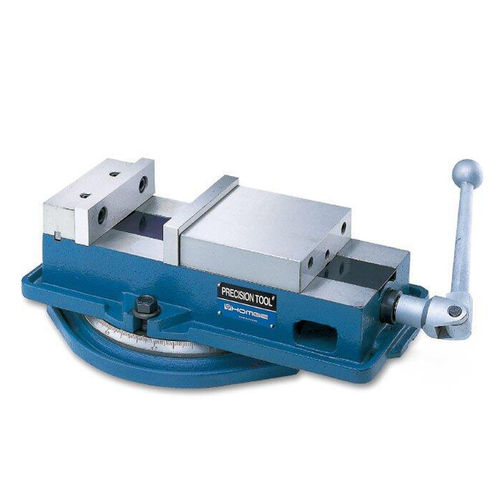

Schraubstock für Werkzeugmaschinen HAV- series

MaschinenEinzelSchrauben

Produktübersicht

• Zwei Einstellschrauben an der festen Backe verhindern ein Zurückkippen bei sehr hoher Spannkraft.
• Gusseiserne Führungsgewindeschutzabdeckung schützt das Trapezgewinde vor Spänen.
• Beide Seiten der Führungen sind wärmebehandelt für erhöhte Verschleißfestigkeit.
• Der Winkelverriegelungsmechanismus übt Druck nach unten auf die Backe aus und gewährleistet die Parallellität beider Backen beim Spannen.
• Der Nadellager-Druckring reduziert Reibung und erhöht die Spannkraft um bis zu 80 %.

Spannbereich
Einheit: mm / inch

Positionen
Position 1 | Position 2 | Position 3 | Position 4
Position 1 (mm): 107 / 110 / 138 / 198 / 320
Position 2 (mm): 154 / 163 / 201 / 264 / 400
Position 3 (mm): 220 / 249 / 304 / 402 / 480
Position 4 (mm): 271 / 304 / 368 / 476 / 560

SPEZIFIKATIONEN (Zusammenfassung nach Modell, Einheit mm / inch)
Modell | Pos1 (mm) | Pos2 (mm) | Pos3 (mm) | Pos4 (mm) | Gewicht (kg)
HAV-4" | 107 | 154 | 220 | 271 | 20
HAV-5" | 110 | 163 | 249 | 304 | 29
HAV-6" | 138 | 201 | 304 | 368 | 41
HAV-8" | 198 | 264 | 402 | 476 | 80
HAV-12" | 320 | 400 | 480 | 560 | 125

Hinweise
Die vollständige technische Matrix enthält detaillierte Maßangaben (A–K) in mm und inch für jede Modellvariante. Siehe die technische Produktdokumentation (PDF) für die vollständige Maßtabelle und die Werte in Bruchteilen von Zoll: Precision-Angle-Lock-Machine-Vise_HAV-4.5.6.8.12.pdf
