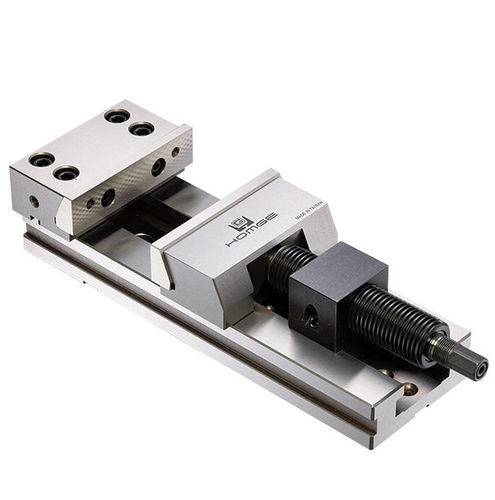

Schraubstock für Werkzeugmaschinen HG-h series

für Fräsmaschinenhydraulischmodulierbar

Übersicht
Steigern Sie die Produktivität mit dem hydraulischen Präzisions-Schnellspannschraubstock HG-h. Das Schnellgleit-Design ermöglicht zügiges Positionieren, während die hydraulische Spanneinheit eine gleichbleibend starre Spannkraft für CNC-Fräsoperationen liefert.

Vorteile

• Konstruktion mit hydraulischer Leitspindel für einfache Bedienung.
• Modularer Spannschraubstock mit allen Merkmalen der HG-Baureihe.

Merkmale

• Vollständig aus Stahl gefertigt für Maßhaltigkeit und Zerspanungsgenauigkeit.
• Sofortiges Spannen durch hydraulische Sechskantmutter für schnelle Anpassung bei Werkstücken mit unregelmäßiger Länge.
• Kompaktes Design der beweglichen Backe maximiert Spannfläche und Öffnungsweite.

Technische Zeichnung / Abmessungen
Technische Zeichnung und Abmessungen des PRÄZISIONS-HYDRAULISCHEN SCHNELLSPANN-SCHRAUBSTOCKS (Bild auf der Produktseite verfügbar).

SPEZIFIKATIONEN (Material: Gehäuse S50C Stahl, Führungen HRC 52-56)
Einheit: mm
Modell | A | B | C | D | E | E1 | e | H | Spannkraft | Gewicht (kg)
HG-150hA | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 23.5
HG-150hB | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 25.5
HG-150hC | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 27.5
HG-150hD | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 4000 kg | 29.5
HG-175hB | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 42.5
HG-175hC | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 46.5
HG-175hD | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 4000 kg | 51.5
HG-200hA | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 55.5
HG-200hB | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 63.5
HG-200hC | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 4000 kg | 73.5

STANDARDZUBEHÖR

• 2 Stk. Einstellkeil
• 4 Stk. Klemmen
• 1 Stk. Schlüssel

Technische Merkmale / Spezifikationsübersicht

• Material: Gehäuse aus S50C.
• Härte der Führungen: HRC 52-56.
• Maßeinheiten: mm.
• Verfügbare Modelle / Größen: HG-150h(A,B,C,D), HG-175h(B,C,D), HG-200h(A,B,C).
• Sofortiges hydraulisches Spannen mit hydraulischer Sechskantmutter für rasche Einstellungen.
• Kompaktes Design der beweglichen Backe für maximale Öffnungskapazität.
• Spannkraft: 4000 kg (typisch für die aufgeführten Modelle).
• Standardzubehör enthalten: Einstellkeile, Klemmen, Schlüssel.
