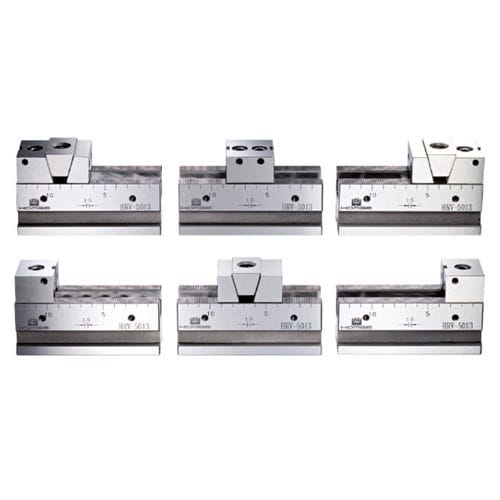

Schraubstock für Werkzeugmaschinen HRV series

für Schleifmaschinefür Fräsmaschinenvertikal

Kurzbeschreibung
Modulare, einstellbare Reihen-Schraubstöcke HRV (z. B. HRV-5015, HRV-7515, HRV-10018) für das Spannen von rechteckigen, runden oder unregelmäßigen Werkstücken mit schnellem Positionieren.

Produktübersicht
Der einstellbare HRV-Reihen-Schraubstock ist ein modulares Mehrfachspannsystem zur Steigerung der Tischauslastung und Reduzierung von Rüstzeiten. Verfügbar in HRV-5015, HRV-7515 und HRV-10018 mit Varianten A–E; die Einheiten lassen sich zu dicht gepackten Mehrfachspannungen für Kleinserien und hohe Variantenvielfalt kombinieren. Geeignet für horizontale, vertikale und 4-Achs-Bearbeitungszentren sowie Flächenschleifmaschinen.

Hauptmerkmale

• Werkstoff und Behandlung: Werkzeugstahl, wärmebehandelt und präzisionsgeschliffen (Härte HRC 56–60).
• Verstellbare verzahnte Positionierplatte für schnelles Fixieren von quadratischen, runden, zylindrischen oder unregelmäßigen Teilen.
• Modulare, koppelfähige Bauweise ermöglicht flexible Mehrfachstation-Konfigurationen und schnelle Umrüstungen.
• Ausgelegt für horizontale/vertikale und 4-Achs-CNC-Bearbeitungszentren sowie Flächenschleifmaschinen.
• Varianten A–E pro Größe verfügbar, zur Anpassung an Spannstrategien und Geometrien.

Standardzubehör

• 2 Passkeile
• 4 Klemmen
• 1 Schraubenschlüssel

Anwendungsbeispiele

• Gleichzeitiges Spannen mehrerer kleiner rechteckiger Teile zur Maximierung der Tischauslastung und Produktivität.
• Einsatz optionaler V-Backen für zylindrische oder konische Bauteile.
• Kombiniertes Spannen großer und kleiner Bauteile in einer Aufspannung.
• Spezialbacken für unregelmässige Formen zur sicheren Positionierung komplexer Geometrien.
• Einsetzbar an 4-Achs-Maschinen zur Steigerung der Mehrseitenbearbeitungseffizienz.

Spezifikationen (Kurz)
Einheit: mm
Modell | A | B | C | D | E | F | G | P | Gewicht (kg)
HRV-5015 | 150 | 100 | 18 | 50±0.01 | 10 | 50 | M6 | 1.5 | 2
HRV-7515 | 150 | 100 | 18 | 75±0.01 | 17 | 75 | M6 | 2 | 4
HRV-10018 | 180 | 100 | 18 | 75±0.01 | 17 | 100 | M6 | 2.5 | 7

Optionen und Zubehör

• V-Backen, feste weiche Backen, bewegliche weiche Backen
• Stützblöcke (SB-Serie), Referenzblöcke (DP-A / DP-B)
• Kundenspezifische Backen nach Zeichnung für unregelmäßige Profile

Design & Patente
Modulares Design optimiert für dichte Spannanordnungen; Patente: 216009 und M266131.

Weitere Informationen
Produktseite enthält vollständige Spezifikationstabellen, Zubehörlisten und herunterladbare Katalog/PDF (z. B. "HRV-5015.7515.10018_spec.pdf").
