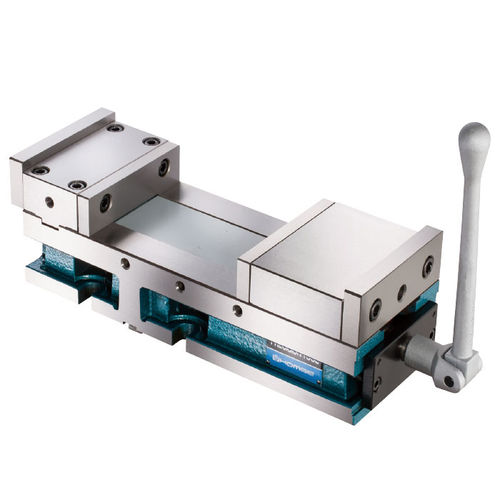

Schraubstock für Werkzeugmaschinen HVV series

für FräsmaschinenPräzisionduktiles Gusseisen

Übersicht

• Extra große Backenöffnung für große Werkstücke
• Spezielle ANGLE-LOCK-SYSTEM zieht das Werkstück in die präzise Position
• Feste Höhe ermöglicht den gleichzeitigen Einsatz mehrerer Spannstöcke für Multi-Spannstock-Anordnungen
• Geeignet für CNC-Bearbeitungszentren und allgemeine Fräsmaschinen

Standardzubehör

• 1 Satz Vorder-/Hinterbacken
• 4 Klammern

SPEZIFIKATIONEN (Material: Kugelgraphitguss FCD60 | Führungsbahnhärte HRC 50)
Einheit: mm
Modell | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | M | Gewicht (kg)
HVV-4\" | 91 | 62±0.01 | 160 | 320 | 73±0.02 | 18 | 325 | 365 | 105 | 14 | 15 | 18 | 28.5 | 37 | 120±0.02 | 18
HVV-6\" | 120 | 80±0.01 | 200 | 410 | 68±0.02 | 18 | 419 | 468 | 154 | 19 | 15 | 15 | 39.5 | 50 | 143±0.02 | 37
HVV-8\" | 136 | 84±0.01 | 310 | 550 | 76±0.02 | 18 | 556 | 612 | 202 | 19 | 18 | 18 | 51.5 | 60 | 168±0.02 | 60

Eigenschaften / technische Spezifikationen

• Material: Kugelgraphitguss (FCD60)
• Führungsbahnhärte: HRC 50
• Verfügbare Modelle: HVV-4\", HVV-6\", HVV-8\"
• Präzise Backenbreiten-Toleranzen sind in der Tabelle angegeben (B, D, M mit ±)
• Für Multi-Spannstock-Setups durch feste Höhe ausgelegt
• Lieferumfang: Vorder-/Hinterbacken und Klammern
