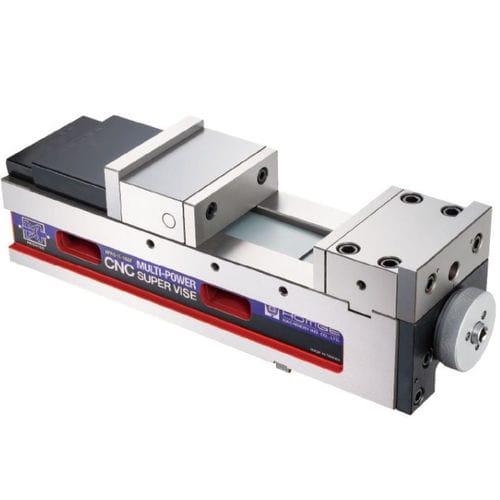

Schraubstock für Fräsmaschinen HPAQ-II-160F

für Werkzeugmaschinenhorizontalvertikal

Übersicht

• Ergonomische Anordnung für einfachen Zugriff auf Spannbacken und Bedienelemente, spart Arbeitszeit und reduziert Belastung des Bedieners.
• Großer Backenhub zur Aufnahme unterschiedlicher Werkstücke.
• Hohe Genauigkeit und Wiederholgenauigkeit für Präzisionsbearbeitung.
• Spezielles mechanisches MULTI-POWER-System mit einstellbarer Klemmkraft von 0 bis 5000 kg.
• Enthält alle Konstruktionsmerkmale der HPAQ-Serie für den industriellen CNC-Einsatz.

Hauptmerkmale

• Feste Backe aus hochwertigem Stahl, gehärtet auf HRC 55; Schraubstockkörper aus Guss mit Kugelgraphit (FCD60 oder höher) für Präzision und Verschleißfestigkeit. Bei 4500 kg Krafteinwirkung ist die Formabweichung < ±0,005 mm.
• Führungen gehärtet auf HRC 50 zur Erhöhung der Lebensdauer und zur Beibehaltung der Positionierhöhe bei langem Einsatz.
• Spezielle ANGLE-LOCK-SYSTEM-Konstruktion in kompakter Bauweise aus hochwertigem Material (FCD60+) sorgt dafür, dass das Werkstück bei 4500 kg automatisch nach unten gezogen wird und eine Wiederholgenauigkeit von ±0,005 mm erreicht wird.
• Kann horizontal oder vertikal montiert werden.
• Patentiertes MULTI-POWER-SYSTEM aus hochwertigem Wälzlagerstahl verdoppelt die Klemmkraft; bietet konstante Druckverhältnisse ohne Leckagen für stabile Spannkraft.
• Einfaches Einstellgerät ermöglicht das Vorwählen der gewünschten Klemmkraft und wiederholbare Spannvorgänge mit derselben Kraft.

Spezifikationen (Tabelle)
Einheit: mm
Modell | A | B | C | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Max. Klemmkraft | Gewicht (kg)
HPAQ-II-160F | 168 | 115±0.01 | 0-300 | 57±0.02 | 18 | 547 | 595 | 161 | 12.7 | 15 | 20 | 53 | 63 | 49 | 145 | 5000 kg | 70

Material & Härte

• Körpermaterial: Kugelgraphit-Guss FCD60.
• Härte der Führungen: HRC 50.
• Härte der festen Backe: HRC 55.

Zubehör
Standardzubehör

• 2 Ausrichtkeile
• 4 Spannhalter
• 1 Griff/Schlüssel

Optionales Zubehör

• Verschiedene optional erhältliche Backen: Kreuzgerillt, Stufenbacken, V-Backen für runde Werkstücke, kombinierte und außenvorne/-hinten Backen zur Erweiterung der Spannkapazität.

Technische Zusammenfassung

• Modellbezeichnung: HPAQ-II-160F
• Maßeinheiten: mm
• Maximale Klemmkraft: 5000 kg
• Gewicht: 70 kg
• Härte feste Backe: HRC 55; Führungen: HRC 50
• Körpermaterial: Kugelgraphit-Guss (FCD60)
• Patentiertes MULTI-POWER-Mechaniksystem für verdoppelte und konstante Klemmkraft
• ANGLE-LOCK-SYSTEM sorgt für automatische Abwärtskraft und Wiederholgenauigkeit (±0,005 mm bei 4500 kg)
• Voreinstellvorrichtung für reproduzierbare Klemmkraft
