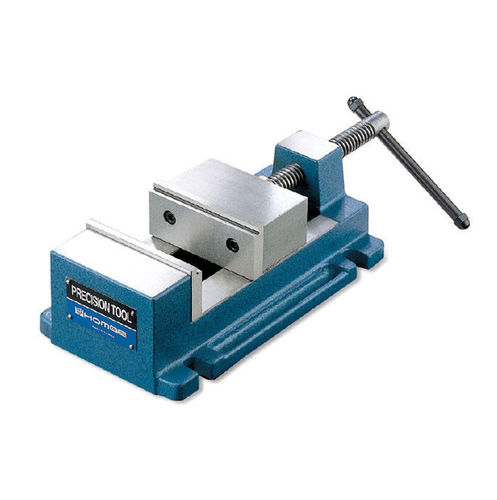

Schraubstock für Werkzeugmaschinen HDV series
WinkelparallelPräzision

Schraubstock für Werkzeugmaschinen - HDV series - HOMGE MACHINERY IND. CO., LTD. - Winkel / parallel / Präzision
Schraubstock für Werkzeugmaschinen - HDV series - HOMGE MACHINERY IND. CO., LTD. - Winkel / parallel / Präzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von HOMGE MACHINERY IND. CO., LTD.

Eigenschaften

Anwendung
für Werkzeugmaschinen
Aufbau
Winkel, parallel
Weitere Eigenschaften
Präzision, aus gehärtetem Stahl, Gusseisen, Spannsystem, duktiles Gusseisen, Erdung
Spannweite

Min: 95 mm
(4 in)

Max: 105 mm
(4 in)

Gewicht

Min: 6,6 kg
(14,551 lb)

Max: 8,2 kg
(18,078 lb)

Breite

Min: 140 mm
(5,5 in)

Max: 175 mm
(6,9 in)

Länge

Min: 277 mm
(11 in)

Max: 316 mm
(12 in)

Beschreibung

Beschreibung
  • Der ANGLE-LOCK-Mechanismus übt beim Spannen eine vertikale Druckkraft auf die Backen aus und gewährleistet so deren parallele Ausrichtung und eine stabile Werkstückspannung.
  • Gehäuse aus Guss FCD55 (kugelsphärischer Graphit).
  • Führungen und Backenboden sind präzisionsgeschliffen für genaue Positionierung.
  • Stufenbacken-Design erhöht die Spannvariabilität; Backen gehärtet auf HRC50.


Modelle / Abmessungen (Einheit: mm)
Modell | L | W | H | Backenhöhe | Backenbreite | Öffnung | Gewicht (kg)
HDV-100 | 277 | 140 | 83 | 43 | 100 | 95 | 6.6
HDV-130 | 316 | 175 | 83 | 43 | 130 | 105 | 8.2

Merkmale / Technische Spezifikationen
  • Serie: HDV (HDV-100, HDV-130).
  • Material: Guss FCD55; Sockel und Führungen präzisionsgeschliffen.
  • Backenhärte: HRC50; Stufenbacken für vielfältige Spannaufgaben.
  • Spannmechanismus: ANGLE-LOCK für vertikalen Druck und parallele Backenausrichtung.
  • Abmessungen und Gewichte nach Modell wie aufgeführt (Einheiten: mm, Gewicht: kg).
