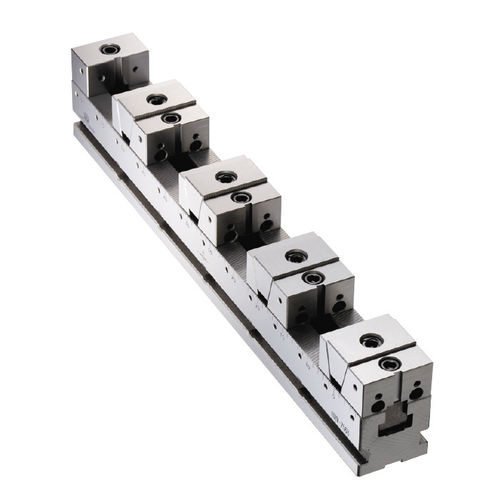

Schraubstock für Schleifmaschine HRV-

für Werkzeugmaschinenfür FräsmaschinenMehrfach

Merkmale
Einreihiger, einstellbarer Schraubstock zum Spannen von quadratischen, runden, zylindrischen oder unregelmäßigen Werkstücken. Modulares Mehrplatz‑Design für hohe Produktivität pro Zyklus. Präzise Zahnpositionierung und verstellbare Positionierung für schnellen und reproduzierbaren Rüstvorgang.

Produktübersicht
Die HRV‑Serie ist aus Werkzeugstahl gefertigt und wärmebehandelt auf HRC 56–60. Patente: 216009 und M266131. Geschliffene Bauteile gewährleisten Langzeitgenauigkeit. Unterstützt FD (Forcing‑Direction) und MD (Multi‑Direction) Konfigurationen und ist für horizontale, vertikale sowie 4‑Achsen CNC‑Bearbeitungszentren und Flachschleifmaschinen geeignet.

Standardzubehör

• 2 Stk. Ausrichtkeil
• 4 Stk. Spannklammer
• 1 Stk. Griff/Schlüssel

Beispielhafte Spannfälle

• Gleichzeitiges Spannen vieler kleiner rechteckiger Teile zur optimalen Ausnutzung der Maschinentischfläche und Reduzierung der Zykluszeit.
• Zylindrische Teile mit optionalen V‑Backen einfach spannen.
• Ein oder mehrere größere Werkstücke flexibel in einer Aufspannung spannen.
• Unregelmäßige Formen mit kundenspezifischen Weichbacken oder Sonderbacken aufnehmen.
• Geeignet für 4‑Achsen‑Bearbeitungszentren für Mehrteilespannung.

Verfügbare Modelle / Reihe

• HRV-5030-FD / HRV-5030-MD
• HRV-5040-FD / HRV-5040-MD
• HRV-5050-FD / HRV-5050-MD
• HRV-5060-FD / HRV-5060-MD
• HRV-5070-FD / HRV-5070-MD
• HRV-7543-FD / HRV-7543-MD
• HRV-7553-FD / HRV-7553-MD
• HRV-7563-FD / HRV-7563-MD
• HRV-7573-FD / HRV-7573-MD
• HRV-10055-FD / HRV-10055-MD
• HRV-10065-FD / HRV-10065-MD
• HRV-10075-FD / HRV-10075-MD

Hinweise
Optionale Zusatzelemente (V‑Backen, Weichbacken fest/beweglich, Stützblöcke, Bezugplatten, Keilsätze, feste/bewegliche Backensets) ermöglichen die Anpassung an zylindrische, konische, unregelmäßige oder unterschiedlich große Teile. FD‑ und MD‑Konfigurationen werden unterstützt; Montage in verschiedenen Maschinenorientierungen möglich.

Technische Daten

• Material: Werkzeugstahl (vollständiges Set)
• Wärmebehandlung / Härte: HRC 56–60
• Patente: 216009 und M266131
• Geeignete Maschinen: Horizontale, Vertikale und 4‑Achsen CNC‑Bearbeitungszentren, Flachschleifmaschinen
• Maßeinheit: mm
• Standardzubehör: Ausrichtkeil x2; Spannklammer x4; Griff/Schlüssel x1
• Beispielangaben (Modell | Spannkraft | Gewicht): HRV-5030-FD | 1000 kgf | 7 kg; HRV-7543-FD | 2000 kgf | 20 kg; HRV-10055-FD | 2700 kgf | 40 kg
• Optionale Zusatzausstattung: V‑Backen, feste/bewegliche Weichbacken, feste Backensätze, Keilsätze, Stützblöcke, Bezugplatten
• Bemerkung: Präzise Zahnpositionierung verstellbar; Serien in 50 / 75 / 100‑Ausführungen und verschiedenen Längen (z. B. 300–700 mm)
