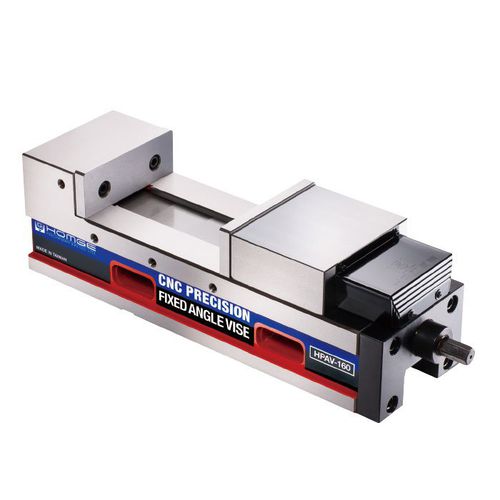

Schraubstock für Werkzeugmaschinen HPAV-

für Fräsmaschinenmanuellhorizontal

Übersicht
Diese Spannzange besitzt die gleichen Merkmale wie das Modell HPAC, verwendet jedoch eine Standardklemmenschraube anstelle des MULTI-POWER SYSTEM. Geeignet für den Einsatz in Mehrfachanordnungen auf horizontalen und vertikalen CNC-Bearbeitungszentren sowie auf konventionellen Fräsmaschinen.

Vorteile

• Entspricht funktional dem Modell HPAC, bietet jedoch eine vereinfachte Standardklemmung für zuverlässigen Mehrfachbetrieb.

Merkmale

• 1. Spannkörper aus duktilen Gusseisen (FCD60 oder höher), als einteiliges Gussteil bearbeitet für hohe Steifigkeit und Maßhaltigkeit.
• 2. Führungen gehärtet auf HRC 50 zur Erhöhung der Verschleißfestigkeit und Erhaltung der Positioniergenauigkeit über lange Nutzungszeiten.
• 3. Winkelverriegelungssystem, das das Werkstück in die genaue Referenzposition zieht und die Wiederholgenauigkeit verbessert.
• 4. Montage sowohl horizontal als auch vertikal möglich.

Feste Höhe
Die Konstruktion mit fester Höhe ermöglicht das zusammengeordnete Verwenden mehrerer Spannzangen, was Mehrfachanwendungen auf Bearbeitungszentren erleichtert.

Spezifikationen
Einheit: mm
Model | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | M | Gewicht (kg)
HPAV-130 | 147 | 95±0.01 | 0-190 | 70-260 | 115-305 | 185-375 | 80±0.02 | 18 | 440 | 503 | 131 | 19 | 15 | 55 | 150 | 42
HPAV-160 | 160 | 105±0.01 | 0-250 | 85-325 | 140-375 | 220-460 | 80±0.02 | 18 | 525 | 588 | 161 | 19 | 15 | 58 | 165 | 60
HPAV-160L | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 545 | 608 | 161 | 19 | 15 | 58 | 165 | 62
HPAV-200 | 170 | 110±0.01 | 0-290 | 90-380 | 155-440 | 240-530 | 100±0.02 | 18 | 600 | 662 | 201 | 19 | 18 | 63 | 197 | 90

Standardzubehör

• 2 Justierkeile
• 4 Klemmen
• 1 Griff

Optionale Zubehörteile

• Vorder- / Hinterbacken (verschiedene Backen: Quer-Nuten, Stufen, V-Backen, kombinierte und äußere Vorder-/Hinterbacken)

Technische Daten

• Hersteller: HOMGE
• Serie / Modellname: HPAV- (HPAV-130, HPAV-160, HPAV-160L, HPAV-200)
• Material: duktiles Gusseisen (FCD60)
• Härte der Führungen: HRC 50
• Winkelverriegelungssystem zum Heranziehen des Werkstücks in die genaue Position
• Montageorientierung: horizontal oder vertikal
• Feste Höhe für Mehrfachstapelung
• Einheit der Spezifikationstabelle: mm
• Beigefügtes Zubehör: Justierkeile, Klemmen, Griff
• Optional: verschiedene Vorder-/Hinterbacken zur Erweiterung der Spannmöglichkeiten
