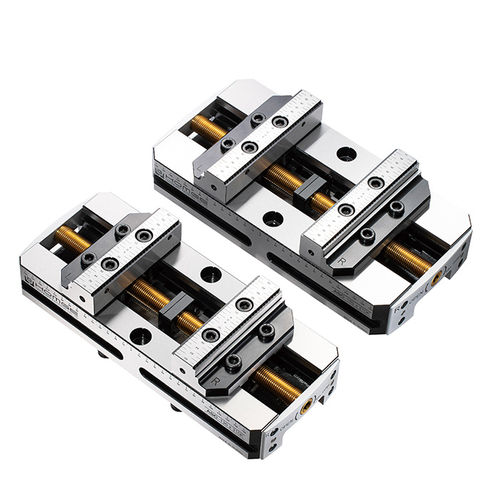

Schraubstock für Werkzeugmaschinen ASC-K

für 5-Achs-Werkzeugmaschinenuniversellfür Fräsmaschinen

Übersicht
Der verstellbare selbstzentrierende Schraubstock ASC-K für fünf Achsen ist für schwere Schnitte und das sichere Spannen großer Werkstücke auf 4-/5-Achsen-CNC-Maschinen, Indexiertischen sowie vertikalen/horizontalen Fräsmaschinen konzipiert.

Hauptvorteile

• Hohe Steifigkeit durch verstärkte Bolzenauflage und gehärtete Backen, geeignet für die Bearbeitung großer Werkstücke.
• Universelle Maschinenkompatibilität; der patentierte zentrierende Gewindestift erlaubt schnelle und präzise Anpassung des Spannzentrums.
• Konsequente Material- und Fertigungsqualität über die gesamte ASC-Baureihe für reproduzierbare Leistung.
• Verfügbare Backenbreiten: 130 mm und 160 mm; Spannbereich: 0–255 mm.

Ausführliche Merkmale

• 1. Gehäuse aus S50C-Stahl; Führungen induktionsgehärtet auf HRC50 für hohe Verschleißfestigkeit.
• 2. Abnehmbare, wendbare Backen aus Werkzeugstahl SCM440, aufgekohlt auf ca. HRC48–50; beide Seiten dienen als Referenzflächen und können zur Vergrößerung des Spannbereichs umgedreht werden.
• 3. Spannkraft bis zu 1300 kg; Wiederholgenauigkeit/Positioniergenauigkeit des Spannzentrums: ±0,02 mm.
• 4. Patentierter zentrierender Gewindestift mit Kalibrierring ermöglicht schnelle Zentrieranpassung ohne Demontage.
• 5. Obere Backe mit 45° Schwalbenschwanzprofil und Zähnen für sicheren Halt an der Werkstückunterseite.
• 6. Typische Anwendungen: Präzisionsbearbeitung auf 4-/5-Achsen-CNC-Maschinen, Indexiertischen sowie vertikalen und horizontalen Fräsmaschinen.

Standardzubehör

• 4 Spannbacken (clamps)
• 1 Schlüssel

Optionales Zubehör

• Nullpunkt-Schnellwechsel-Systemkomponenten (kompatible Adapterplatten, Platten und Auflagen)
• Pull Studs für Nullpunkt-Schnellwechselsysteme (empfohlen: M-96x96PS)

SPEZIFIKATIONEN (Einheit: mm)
Modell | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | J1 | J3 | K | K1 | K2 | K3 | L | N | O | P | Q | R | Pull Studs | Gewicht (kg)
ASC-130x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 130 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 126 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 13.6
ASC-160x310K | 80 | 48 | 194 | 199 | 250 | 255 | 12 | M6 | 310 | 326 | 160 | 10 | 2.5 | 25 | 58 | 29 | 32 | 20 | 3 | 156 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17.4

Materialhinweise

• Gehäuse: S50C-Stahl; Führungen gehärtet auf HRC50.
• Backen: SCM440 Werkzeugstahl; aufgekohlt auf ca. HRC48–50.

Integration / Anwendungen
Kann mit Nullpunkt-Schnellwechselsystem-Komponenten (Platten, Auflagen, Pull Studs, Doppelsockel usw.) integriert werden, um Rüstzeiten zu reduzieren und schnelle Maschinenwechsel zu ermöglichen.
