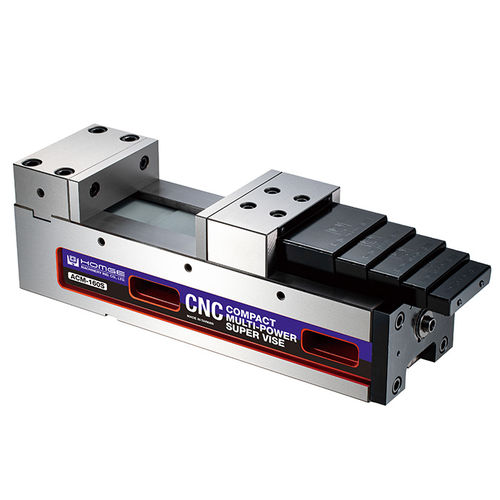

Kompakter Spannstock ACM-100S, 130S, 160S

für Werkzeugmaschinenfür Schleifmaschinehorizontal

Übersicht
Kompakter CNC-Schraubstock mit kurzem Gehäuse und extra großer Backenöffnung zur Maximierung der Maschinenarbeitsfläche. Das patentierte Multi-Power-System erzeugt verdoppelte Spannkraft bei geringem Bauraum und eignet sich für CNC-Bearbeitungszentren und Automationssysteme.

Vorteile

• Entwickelt für begrenzten Bearbeitungsraum bei gleichzeitig hohen Spannanforderungen.
• Kurze Bauhöhe kombiniert mit großer Backenöffnung erhöht den nutzbaren Maschinenweg.
• Patentierte Multi-Power-Struktur liefert langfristig stabile Spannkräfte.
• Hohe Genauigkeit und Wiederholgenauigkeit für CNC- und Automationsanwendungen.

Hauptmerkmale

• Kompaktes Design mit großer Backenöffnung — geeignet für horizontale und vertikale CNC-Bearbeitungszentren sowie kleine Gewindeschneidzentren.
• Backen aus Werkzeugstahl SCM440 (gehärtet auf HRC50) für festen Werkstückhalt.
• Gehäuse aus GGG40/FCD60 Sphäroguss; Führungen hochfrequenzgehärtet auf HRC50 für Festigkeit und Präzision.
• Patentiertes Multi-Power-System aus hochwertigem Wälzlagerstahl erzeugt verdoppelte Spannkraft und gleichmäßigen Druck.
• Spezieller Spindel-Schutzdeckel schützt die Spindel vor Spänen und verlängert die Lebensdauer der Präzisionsteile.

STANDARDZUBEHÖR

• 2 Stück Einstellkeile
• 4 Stück Spannkeile
• 1 Stück Schlüssel

OPTIONALES ZUBEHÖR

• Außenbacken
• Ritzelbacken / Kreuzgerillte Backen
• Kombinierte Backen
• V-Backen
• Stufenbacken

SPEZIFIKATIONEN (Einheit: mm / mechanische Daten)
Modell | A | B | C | C1 | E | F | G | H | I | J | K | M | N | O | Max. Spannkraft | Gewicht (kg)
ACM-100S | 140 | 100±0.01 | 200 | 350 | 18 | 352 | 411 | 100 | 10 | 15 | 40 | 145 | 60 | 62 | 4000 kg | 31
ACM-130S | 148 | 100±0.01 | 250 | 410 | 18 | 430 | 479 | 134 | 10 | 15 | 48 | 145 | 86 | 62 | 4000 kg | 46
ACM-160S | 168 | 115±0.01 | 302 | 498 | 18 | 500 | 549 | 161 | 10 | 15 | 53 | 145 | 86 | 80 | 5000 kg | 63

Hinweise
Materialien: Gehäuse aus Gusseisen (FCD60); Führungen Härte HRC50; Backen: Werkzeugstahl SCM440 / S50C gehärtet auf HRC50. Das patentierte Multi-Power-System ermöglicht eine Spannkraft von bis zu 5000 kg je nach Modell.
