- HOMGE MACHINERY IND. CO., LTD.

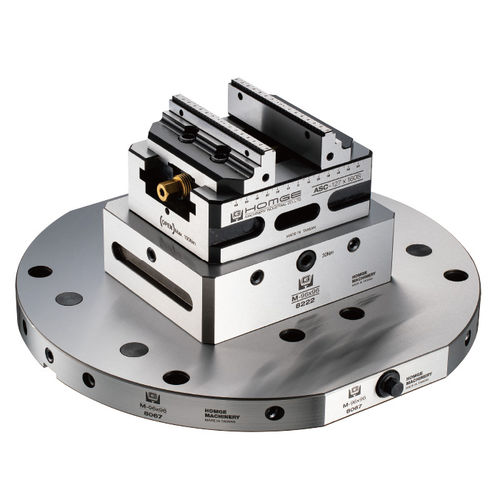

Schraubstock für Fräsmaschinen ASC-Sfür Werkzeugmaschinenfür 5-Achs-WerkzeugmaschinenWechselpalette
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- für Fräsmaschinen, für Werkzeugmaschinen, für 5-Achs-Werkzeugmaschinen
- Aufbau
- Wechselpalette
- Weitere Eigenschaften
- selbstzentrierend, Doppel-Klemm, Spannsystem, Stahl
- Spannweite
Min: 0 mm
(0 in)Max: 338 mm
(13 in)- Gewicht
Min: 2,8 kg
(6,173 lb)Max: 17 kg
(37,479 lb)- Breite
Min: 77 mm
(3 in)Max: 127 mm
(5 in)- Länge
Min: 102 mm
(4 in)Max: 360 mm
(14 in)
Beschreibung
Übersicht
Hauptmerkmale
Zubehör
Backen (verfügbare Typen)
Technische Daten
Abmessungen (ausgewählte Modelle, Einheit: mm)
Weitere Informationen
- Fünfachsiger verstellbarer selbstzentrierender Schraubstock für hochsteife Spannungen, kompatibel mit Automatisierung und Präzisions-CNC-Spanntechnik. Spannkraft bis zu 1300 KG und Wiederholgenauigkeit des Spannzentrums ±0,02 mm.
- Empfohlenes Arbeiten mit einer Master Plate (Nullpunkt-Schnellwechsel-System) auf 5-Achsen-Maschinen für schnelle Aufspannung und präzise Positionierung. Kompatibel mit Roboterarmen und geeignet für 4/5-Achsen-Bearbeitung, CNC-Indexiertische sowie vertikale/horizontale CNC-Fräsen.
Hauptmerkmale
- Patentierter Stehbolzen-Sitz zur effizienten Kalibrierung des Spannzentrums; Spannzentrum über Endschrauben einstellbar.
- Gehäuse aus S50C-Stahl; Führungen hochfrequenzgehärtet bis HRC50 für dauerhafte Stabilität.
- Abnehmbare, wendbare Backen aus Werkzeugstahl SCM440, aufgekohlt HRC48–50 zur Erweiterung des Spannbereichs und Erhaltung der Bezugsebene auf beiden Seiten.
- 45°-Schwalbenschwanz-Struktur mit Verzahnung an der oberen Backe, verhindert Anheben des Werkstücks bei hohen Schnitten.
- Spannbereiche: Breite-77-Serie bis 197 mm; Breite-127-Serie bis 338 mm.
Zubehör
- Standardzubehör: 4 clamps, 1 Service-Schlüssel.
- Optionales Zubehör: Nullpunkt-Schnellwechsel-Komponenten (Masterplatten, Adapter, Twin-Bases), Pull Studs (M-52x52PS oder M-96x96PS), verschiedene Backenarten (Flexi, hart, flach, schmal, weich) und Schnellwechsel-weiche Backensets.
Backen (verfügbare Typen)
- Flexi Backen — flexible Spannlösung für runde und unregelmäßige Werkstücke.
- Standard Harte Backen — hohe Spannkraft und wiederholbarer Bezug für Präzisionsbearbeitung.
- Flache Backen — stabile Spannung für flache oder weiche Werkstücke.
- Schmale Backen — verhindern Werkzeugkollisionen und schaffen Freiraum bei engen Montagebedingungen.
- Weiche Backen — kundenspezifisch profilierte Backen für unregelmäßige Formen.
- Schnellwechsel weiche Backen — schneller Wechsel für komplexe Werkstücke.
Technische Daten
- Materialien: Gehäuse S50C-Stahl; Führungen gehärtet HRC50. Backen: SCM440, aufgekohlt HRC48–50.
- Spannkraft: bis zu 1300 KG (modellabhängig).
- Wiederholgenauigkeit / Positioniergenauigkeit: Spannzentrum ±0,02 mm.
- Kalibrierung: Zentrum über Endschrauben einstellbar; patentierter Stehbolzen-Sitz zur Feinabstimmung.
- Anwendungen: 4-/5-Achsen-Bearbeitung, CNC-Indexiertische, vertikale & horizontale CNC-Fräsen; kompatibel mit Robotik und Nullpunkt-Systemen.
Abmessungen (ausgewählte Modelle, Einheit: mm)
- ASC-77x102S | A 70 | B 43 | C 28 | C1 32 | C2 85 | C3 89 | E M6 | F 102 | G 107 | H 77 | Pull Studs M-52x52PS | Gewicht 2.8 kg
- ASC-77x130S | A 70 | B 43 | C 56 | C1 60 | C2 113 | C3 117 | E M6 | F 130 | G 135 | H 77 | Pull Studs M-52x52PS | Gewicht 3.5 kg
- ASC-77x170S | A 70 | B 43 | C 96 | C1 100 | C2 153 | C3 157 | E M6 | F 170 | G 175 | H 77 | Pull Studs M-52x52PS | Gewicht 4.2 kg
- ASC-77x210S | A 70 | B 43 | C 136 | C1 140 | C2 193 | C3 197 | E M6 | F 210 | G 215 | H 77 | Pull Studs M-52x52PS | Gewicht 4.9 kg
- ASC-127x160S | A 87 | B 55 | C 70 | C1 75 | C2 133 | C3 138 | E M6 | F 160 | G 165 | H 127 | Pull Studs M-96x96PS | Gewicht 9.0 kg
- ASC-127x210S | A 87 | B 55 | C 120 | C1 125 | C2 183 | C3 188 | E M6 | F 210 | G 215 | H 127 | Pull Studs M-96x96PS | Gewicht 11.0 kg
- ASC-127x260S | A 87 | B 55 | C 170 | C1 175 | C2 233 | C3 238 | E M6 | F 260 | G 265 | H 127 | Pull Studs M-96x96PS | Gewicht 13.0 kg
- ASC-127x310S | A 87 | B 55 | C 220 | C1 225 | C2 283 | C3 288 | E M6 | F 310 | G 315 | H 127 | Pull Studs M-96x96PS | Gewicht 15.0 kg
- ASC-127x360S | A 87 | B 55 | C 270 | C1 275 | C2 333 | C3 338 | E M6 | F 360 | G 365 | H 127 | Pull Studs M-96x96PS | Gewicht 17.0 kg
Weitere Informationen
- Produktdetails: https://www.homge.com.tw/five-axis-adjustable-self-centering-vise-asc-s
- Nullpunkt-Geräte: https://www.homge.com.tw/zero-positioning-quick-change-devices
